A8304SESTR-T ALLEGRO Microsystems-Single LNB Alimentation et régulateur de tension de contrôle

Allegro Microsystems A8304Sell-T+ Bom

LeAllegro Microsystems A8304Sell-Test un régulateur de blocs à faible bruit à canal à canal (LNBR). Il intègre un convertisseur de boost monolithique avec le MOSFET, la détection du courant et la compensation. Avec une fréquence de commutation de 704 kHz, il utilise peu de composants externes. Avec une interface compatible I²C, il offre une tension programmable (± 2% de précision) et des diagnostics. L'épingle de sommeil permet un arrêt de faible puissance. Installé dans un ensemble de 3 mm x 3 mm QFN, il est conforme à ROHS, fonctionne à -20 ° C à 85 ° C et convient à la communication par satellite et aux systèmes RF.

Microsystèmes AllegroLes fonctionnalités d'A8304Sell-T

I. Intégration fonctionnelle de base

• Convertisseur de boost monolithique: Intègre Boost MOSFET, la détection de courant et les circuits de compensation pour réduire le besoin de composants externes.
• Conception à faible bruit: Sert de régulateur de blocs à faible bruit (LNBR) à canal unique, adapté aux systèmes de communication sensibles au bruit.

Ii Paramètres de performance

• Fréquence de commutation: 704 kHz, supportant de petits composants externes (par exemple, inductances, condensateurs) pour économiser l'espace de la carte de circuit imprimé.
• Limite de courant de sortie: Plage réglable de 250 mA à 950 mA * (la valeur maximale dépend de la conception thermique PCB), avec une fonction de minuterie d'arrêt.
• Boost Limite de courant de crête: Échelles avec la limite de courant LNB pour optimiser la protection contre la surcharge.
• Choos de courant temporaire en option: Prend en charge une augmentation temporaire de 25% de la limite actuelle pour gérer les demandes de charge instantanées.

Iii. Interfaces et contrôle

• Interface compatible I²C: Active le contrôle à deux fil pour configurer la tension de sortie, l'activation / désactiver les fonctions et les diagnostics d'état du système.
• Compatibilité DISEQC 1.x: S'adapte au protocole DISEQC dans les communications par satellite, soutenant la génération flexible de tonalité de 22 kHz.
• Mode de sommeil (épingle de sommeil): Permet une fermeture rapide de l'appareil sans contrôle I²C pour obtenir un mode de faible puissance et maximiser l'efficacité électrique.
• Tension de sortie programmable: Atteint une précision de ± 2%, un startup de support, une reconfiguration et un contrôle de sortie continu.

Iv. Fonctions de protection et de diagnostic

• Mécanismes de protection multiples:
  • Verrouillage sous tension (UVLO)
  • Protection des surintensités (OCP)
  • Arrêt thermique (TSD)
• Caractéristiques de diagnostic: Prend en charge la déclaration des défauts (par exemple, l'état PND) pour la localisation rapide des problèmes du système.
• Bit sink_dis: Contrôle l'état de traction / traction des broches de sortie push-pull pour améliorer la flexibilité de l'interface.

V. emballage et conformité

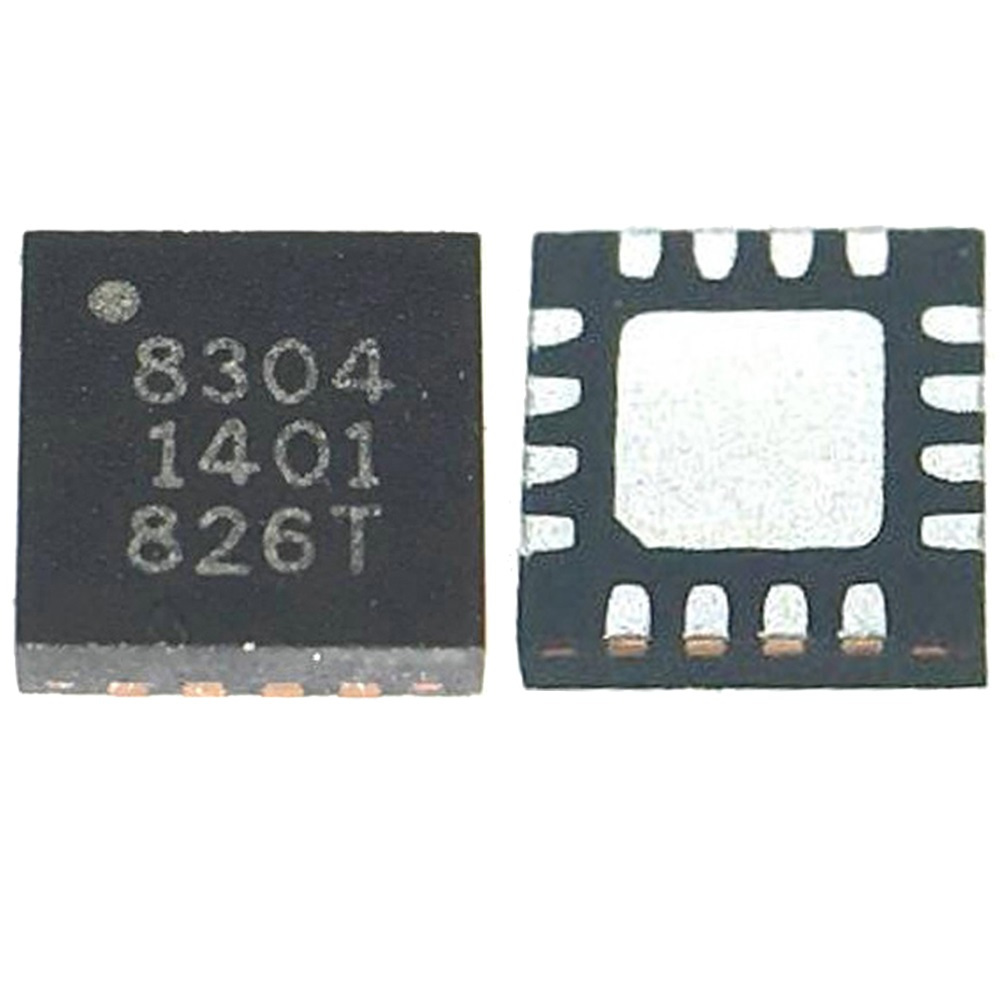

• Emballer: Package QFN 3 mm x 3 mm avec un tampon exposé pour une dissipation thermique optimisée.
• Normes environnementales: Sans plomb (sans PB), 100% placage de leads de plomb mate, conforme aux normes ROHS.
• Plage de température de fonctionnement: -20 ° C à 85 ° C, adapté aux environnements à large température.

Applications de Allegro Microsystems A8304Sell-T

Scénarios d'application de base: Fournit une puissance stable aux blocs à faible bruit (LNB) dans des équipements de réception par satellite. LNBS amplifie et convertit les signaux satellites, nécessitant un bruit extrêmement faible. La conception à faible bruit de l'A8304 et la régulation de tension précise (précision ± 2%) garantissent que la qualité du signal n'est pas affectée par l'interférence de puissance.
Compatibilité du protocole: Prend en charge les protocoles DISEQC 1.x et la génération flexible de 22 kHz, l'adaptation aux besoins de commutation multi-satellite et de contrôle des antennes. Largement utilisé dans les récepteurs de télévision par satellite domestique et les terminaux de communication par satellite professionnels.

Scénarios applicables: Sert de régulateur d'alimentation à faible bruit dans les modules frontaux RF, les capteurs de la station de base ou les petits émetteurs-récepteurs sans fil. Sa fréquence de commutation de 704 kHz, associée à de petits composants externes (par exemple, inductances, condensateurs), économise un espace PCB pour les conceptions compactes du système RF.
Avantages de gestion actuels: Limitation de courant de sortie réglable (250–950 mA *) et fonction de boost de courant temporaire (+ 25%) répondent aux exigences transitoires de haute puissance des composants RF. La broche de sommeil permet le mode de veille de faible puissance pour optimiser la durée de vie de la batterie.

Scénarios de contrôle industriel: Powers Capteurs à faible puissance et modules de communication dans les équipements d'automatisation industrielle, les réseaux de capteurs ou les systèmes de contrôle distribués (DC). Sa large plage de températures de fonctionnement (-20 ° C à 85 ° C) et les mécanismes de protection multiples (UVLO / OCP / TSD) assurent un fonctionnement stable dans des environnements difficiles.
Design intégré: Le package QFN de 3 mm x 3 mm avec des conceptions thermiques à plate-forme exposée correspond aux cartes mères embarquées à l'espace ou aux dispositifs de calcul des bords, en particulier dans les systèmes multicanaux nécessitant des dispositions denses.

Applications typiques: Utilisé dans les terminaux de communication par satellite portables, les modules de communication d'UAV, etc. Les circuits intégrés de MOSFET et de compensation intégrés réduisent le nombre de composants externes, la réduction du coût du système et la complexité. L'interface compatible I²C prend en charge la configuration de tension de sortie dynamique pour diverses exigences de charge.
Optimisation de l'efficacité énergétique: Le mode de sommeil et la conception de courant à repos faible prolongent la durée de vie de la batterie, idéal pour les appareils portables sensibles à l'énergie.

Compatibilité du comité d'évaluation: Associé à la carte d'évaluation APEK8304SES-01-MH (conforme aux non-ROH) pour une validation rapide des performances dans les circuits du monde réel. Prend en charge les tests de bruit dirigés par l'ingénieur, l'analyse de la réponse à la charge et le débogage de la compatibilité du protocole.

Zones de candidature interdites ：Allegro stipule explicitement que la série A8304 est interdite pour une utilisation dans les systèmes de survie ou tout équipement où la défaillance du produit peut causer des blessures (par exemple, les dispositifs d'urgence médicale, les systèmes critiques de sécurité aéronautique, etc.).

Attributs de Allegro Microsystems A8304Sell-T

ALLEGRO Microsystems A8304Sell-T

Pinouts de Allegro Microsystems A8304Sell-T

Microsystèmes AllegroA8304SESTR-T Catégorie-Single LNB Alimentation et régulateur de tension de contrôle

Régulateurs de tension d'alimentation et de tension de commande LNB (bloc de bruit à faible bruit)Jouez un rôle pivot dans les systèmes de communication par satellite, en assurant une livraison de puissance stable et à faible bruit aux composants LNB qui sont essentiels pour l'amplification du signal et la conversion de fréquence. Ces régulateurs doivent équilibrer la régulation de la tension de précision, une suppression du bruit robuste et des interfaces de contrôle flexibles pour répondre aux exigences des récepteurs satellites modernes et des terminaux de communication. Les exigences clés incluent les limites de courant de sortie réglables, la compatibilité avec les protocoles DISEQC pour la commutation par satellite et les caractéristiques de protection avancées à protéger contre les fluctuations de tension et la contrainte thermique.
LeAllegro Microsystems A8304Sell-Tillustre l'excellence dans ce domaine. En tant que LNBR à canal unique, il intègre un convertisseur de boost monolithique avec le MOSFET intégré, la détection de courant et les circuits de compensation, minimisant les composants externes tout en fournissant une fréquence de commutation de 704 kHz pour les conceptions compactes. Son interface compatible I²C permet des niveaux de tension programmables (précision ± 2%) et des rapports de diagnostic, tandis qu'une épingle de sommeil dédiée assure un arrêt de faible puissance sans contrôle numérique. Avec des limites de courant réglables (250–950 mA *) et une capacité de surcharge temporaire (+ 25%), il s'adapte à diverses charges de LNB. Installé dans un ensemble QFN de 3 mm x 3 mm avec pavé thermique, l'A8304SESTR-T combine la conformité ROHS et le fonctionnement à large température (-20 ° C à 85 ° C), ce qui le rend idéal pour les récepteurs de télévision par satellite, les systèmes RF sans fil et les applications embarquées industrielles. L'accent d'Allegro sur le faible bruit, la forte intégration et la protection fiable solidifie l'A8304Sell-T comme un choix de premier plan pour la gestion de l'alimentation de la LNB de nouvelle génération.

A8304SESTR-T Fabricant - Allegro Microsystems

Allegro Microsystems s'est établi comme un innovateur de premier plan dans le domaine du régulateur de tension de l'alimentation et de contrôle unique de la LNB, offrant des solutions de pointe qui définissent les performances et la fiabilité des systèmes de communication par satellite. L'expertise de l'entreprise réside dans l'intégration des technologies avancées de gestion de la puissance avec des principes de conception à faible bruit, en répondant aux besoins critiques des composants LNB (blocs à faible bruit) qui nécessitent efficacement une puissance stable et sans interférence pour amplifier efficacement les signaux par satellite.
Un excellent exemple de réalisation d'Allegro estleA8304SESTR-T, un régulateur de blocs à faible bruit à canal (LNBR)qui combine un convertisseur de boost monolithique avec le MOSFET intégré, la détection de courant et les circuits de compensation. Cette conception minimise les composants externes tout en obtenant une fréquence de commutation de 704 kHz, permettant des dispositions compactes et efficaces pour les récepteurs satellites et les systèmes RF. L'interface compatible I²C de l'appareil offre des niveaux de tension programmables (précision ± 2%) et des capacités de diagnostic, assurant une intégration transparente avec des systèmes de contrôle complexes. De plus, des fonctionnalités telles que la broche de sommeil pour l'arrêt à faible puissance, les limites de courant réglables (250–950 mA *) et la compatibilité DISEQC 1.x pour la génération de tonalités de 22 kHz mettent l'accent sur la flexibilité et l'optimisation au niveau du système.
Installé dans un ensemble QFN de 3 mm x 3 mm avec des caractéristiques de dissipation thermique, l'A8304SESTR-T illustre l'engagement d'Allegro à la miniaturisation et à l'efficacité thermique. Sa conformité ROHS et sa large plage de température de fonctionnement (-20 ° C à 85 ° C) élargissent davantage son applicabilité dans les environnements industriels, consommateurs et aérospatiaux. En priorisant le faible bruit, une intégration élevée et une protection robuste (UVLO, OCP, TSD), Allegro Microsystems continue de définir des références dans la gestion de l'alimentation LNB, autonomisant les solutions de communication par satellite de nouvelle génération dans le monde.
