EG25GGC-128-SGNS par Quectel Wireless Solutions Co., Ltd: Caractéristiques, symbole, empreinte et feuille de main

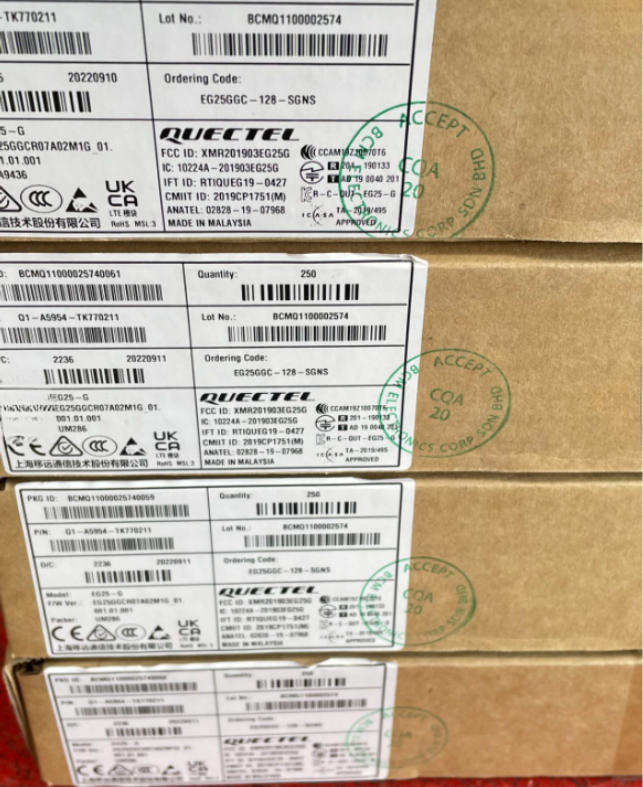

Quectel EG25GGC-128-SGNS+ Bom

LeQuectel EG25GGC - 128 - SGNSest un module LTE Cat 4 optimisé pour M2M et IoT. Soutenir 3GPP Rel. 11, il offre jusqu'à 150 Mbps de liaison descendante et 50 Mbps de liaison montante. Avec la couverture globale LTE / UMTS / GSM, il est en arrière - compatible avec Edge / GPRS. Doté de GNSS multi-constellation (GPS, Glonass, Beidou, etc.), il assure un positionnement rapide et précis. Équipé des interfaces USB 2.0, UART et I2C, il prend en charge DFOTA et ECALL *. Compact (29x32x2,4 mm), faible - puissance (20 μA OFF) et fonctionnant à - 35 ° C ~ + 75 ° C, il convient aux routeurs industriels, à la surveillance vidéo et aux dispositifs robustes.

QuectelEG25GGC-128-SGNS des fonctionnalités

I. Capacités de communication

1. Prise en charge standard multi-marques


• LTE-FDD: Soutien des bandes B1 / B2 / B3 / B4 / B5 / B7 / B8 / B12 / B13 / B18 / B19 / B20 / B25 / B26 / B28
  • Taux de liaison descendante:Jusqu'à 150 Mbps; Taux de liaison montante: jusqu'à 50 Mbps.
• LTE-TDD: Soutien des bandes B38 / B39 / B40 / B41
  • Taux de liaison descendante:Jusqu'à 130 Mbps; Taux de liaison montante: jusqu'à 30 Mbps.
• UMTS / HSPA +: Soutien des bandes B1 / B2 / B4 / B5 / B6 / B8 / B19
  • Taux de liaison descendante DC-HSDPA:Jusqu'à 42 Mbps; Taux de liaison montante HSUPA: jusqu'à 5,76 Mbps.
• GSM / Edge: Prend en charge les bandes B2 / B3 / B5 / B8
  • Taux de liaison descendante du bord:Jusqu'à 296 kbps; Taux de liaison montante: jusqu'à 236,8 kbps.
• Compatibilité en arrière: Peut retomber sur les réseaux GSM / GPRS / Edge pour assurer la connectivité dans les zones éloignées.


2. Couverture de bande de fréquence mondiale
   Soutient les bandes d'opérateurs traditionnelles dans le monde entier (par exemple, l'Europe, l'Amérique du Nord, la Chine, le Japon, etc.), répondant aux exigences de déploiement international.

Ii Positionnement et navigation

• Réception multimode GNSS: Intègre la technologie Lite Lite Qualcomm® IZAT ™, en prenant en charge GPS / GLONASS / BEIDOU / GALILEO / QZSS (facultatif).
• Avantage:Positionnement plus rapide et plus précis, adapté aux scénarios nécessitant des informations de localisation en temps réel (par exemple, montée sur le véhicule, suivi des actifs).

Iii. Matériel et interfaces

1. Conception compacte


• Taille:29,0 mm × 32,0 mm × 2,4 mm, poids env. 4.9g, en utilisant le package LGA (par défaut), compatible avec la conception du package LCC.
• Compatibilité:Compatible avec les autres modules Quectel (tels que UC20 / UC200T, EC2X / ​​EG21-G), soutenant la migration flexible.


2. Interfaces riches


• Interfaces de communication:
  • UART × 2 (port série principal et port série de débogage)
  • Interface USB 2.0 à grande vitesse (jusqu'à 480 Mbps)
  • (U) Interface de carte SIM (prend en charge 1,8 V / 3,0 V)
• Interfaces d'extension:
  • PCM (Audio numérique, facultatif), I2C, ADC × 2, SDIO × 2 (pour les cartes Wi-Fi et SD)
  • Sgmii (Ethernet), bt * (Bluetooth, facultatif)
• Interfaces d'antenne: Soutient l'antenne principale, reçoit une antenne de diversité (Diversité Rx) et des coussinets d'antenne GNSS.

Iv. Logiciels et protocoles

1. Support du conducteur


• Systèmes d'exploitation:
  • Windows 7/8 / 8.1/10 (port série USB, NDIS, pilotes MBIM)
  • Linux 2,6 ~ 5.4 (port série USB, Gobinet, QMI_WWAN DIVERS, etc.)
  • Android 4.x ~ 9.x (port série USB, GNSS, pilotes RIL).


2. Protocoles et fonctions


• Protocoles de réseau: Prend en charge TCP / UDP / PPP / FTP / HTTP / HTTPS / MQTT, etc., adapté pour les applications IoT.
• Fonctions améliorées:
  • DFOTA (mise à niveau en direct du firmware Delta)
  • ECALL * (appel d'urgence du véhicule, en cours de développement)
  • DTMF (Multi-Frequency à double tonalité), QuecFile * (gestion des fichiers), Queclocator® (service de positionnement).

V. Performance et fiabilité

1. Technologie de transmission


• Technologie MIMO: Les supports reçoivent une antenne de diversité (Diversité Rx) pour améliorer le taux de données et lier la fiabilité.
• Fonctions vocales: Prend en charge VoLTE (facultatif), audio numérique, annulation d'écho et suppression du bruit.


2. Caractéristiques électriques


• Tension d'alimentation: 3,3 V ~ 4,3 V (valeur typique 3,8 V).
• Consommation d'énergie:
  • Mode d'arrêt:20 μA
  • Mode de sommeil:3MA (valeur typique)
  • Mode d'inactivité:22m
• Température de fonctionnement:
  • Plage standard:-35 ° C ~ + 75 ° C
  • Plage étendue:-40 ° C ~ + 85 ° C (s'adapte aux environnements durs).

Quectel EG25GGC-128-SGNS des applications

I. Internet des objets industriels (IIOT)

• Prend en charge les débits de données LTE Cat 4 (150 Mbps de la liaison descendante) et la couverture multi-bandes, répondant aux exigences de collecte de données en temps réel et de surveillance à distance.

• Compatible en arrière avec les réseaux GSM / Edge pour assurer une connectivité fiable dans les sites industriels distants dépourvus de couverture 4G / 3G.

• Fournit des interfaces SGMII Ethernet et des interfaces UART / USB riches pour la conversion du protocole et l'intégration multi-appareils dans l'équipement industriel.

• Conception compacte (29 mm × 32 mm) et faible consommation d'énergie (3MA en mode veille), adapté aux dispositifs portables nécessitant une miniaturisation et une longue durée de vie de la batterie.

• Prend en charge les interfaces audio VoLTE (Facultatif) et numériques (PCM) pour la communication vocale et la collecte de données multimédias (par exemple, la numérisation des codes à barres, la transmission d'images).

• GNSS multi-constellation intégré (GPS / Beidou, etc.) pour le positionnement des actifs et le suivi du chemin.

Ii Véhicule et transport intelligents

• Positionnement GNSS multi-contestellation (prend en charge BEIDOU / GPS / GLONASS) pour les données de localisation en temps réel de haute précision (adaptées à la navigation par véhicule et au suivi de la trajectoire).

• Prend en charge ECALL * (appel d'urgence à véhicule, en cours de développement) et DTMF pour une communication sécurisée et une réponse d'urgence.

• Large plage de température de fonctionnement (-40 ° C ~ + 85 ° C) pour résister aux fluctuations de température dans les environnements de véhicules.

• La technologie MIMO améliore la fiabilité des liens sans fil, assurant une transmission stable des données de surveillance vidéo.

• DFOTA (delta firmware en direct) prend en charge la maintenance à distance, réduisant les coûts opérationnels pour le déploiement de périphériques à grande échelle.

Iii. Sécurité et surveillance

• La transmission LTE à haute vitesse (150 Mbps de liaison descendante) permet le streaming vidéo HD en temps réel.

• Compatible avec le Wi-Fi (via l'expansion de l'interface SDIO) et Bluetooth * (BT4.0, facultatif) pour la collaboration multi-marques et l'intégration des capteurs.

• Prend en charge les protocoles de sécurité comme HTTPS / SSL pour assurer la sécurité des données de la transmission.

• Les interfaces riches (par exemple, I2C, ADC) s'adaptent à diverses connexions de capteurs (température / humidité, fumée, contrôle d'accès, etc.).

• La conception de faible puissance (20 μA en mode d'arrêt) prolonge la durée de vie de la batterie pour les appareils alimentés par batterie.

Iv. Electronique consommatrice et commerciale

• Interface haute vitesse USB 2.0 pour la compatibilité plug-and-play avec les ordinateurs portables et les tablettes.

• Couverture de bande de fréquence mondiale (LTE-FDD / TDD, UMTS, GSM) pour la commutation de réseau dans les voyages transfrontaliers ou les scénarios commerciaux.

• Prise en charge les protocoles FTP / HTTP pour les mises à jour de contenu multimédia à distance (images, vidéos).

V. Autres champs verticaux

• Positionnement GNSS et faible consommation d'énergie pour le déploiement à long terme et le suivi de l'emplacement des dispositifs de terrain.

• Fallback aux réseaux GSM / Edge pour la couverture du réseau dans les terres agricoles éloignées ou les zones montagneuses.

• Prend en charge le protocole MQTT (protocole standard IOT) pour la transmission des données médicales sécurisées et le stockage cloud.

• La compatibilité matérielle (compatible PIN avec les modules EC2X) facilite l'itération de l'appareil et réduit les coûts de R&D.

Quectel EG25GGC-128-SGNS des attributs

Fiche technique de Quectel EG25GGC-128-SGNS

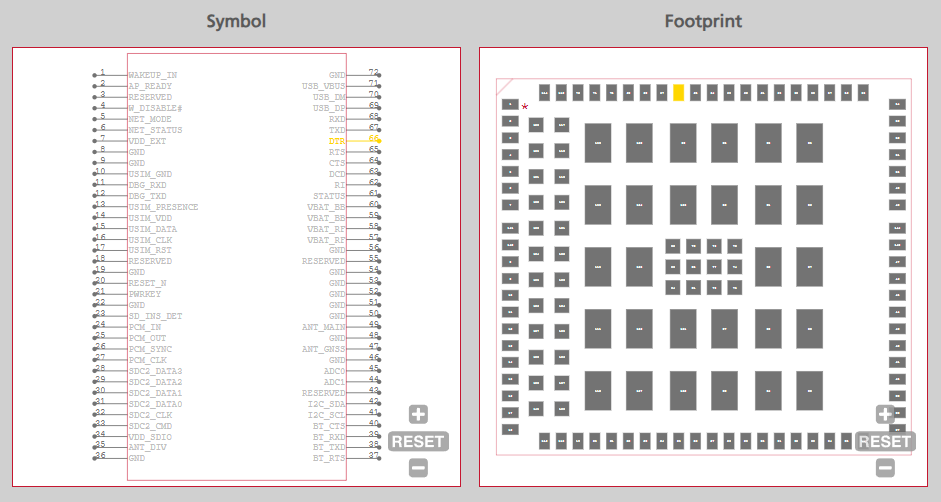

Quectel EG25GGC-128-SGNS 'Symbole et empreinte

Quectel eg25ggcc-128-sgnS 'catégorie-Module LTE Cat 4 optimisé pour M2M et IoT

LeModule LTE Cat 4, optimisé pour les applications M2M (machine à machine) et IoT (Internet des objets), sert de catalyseur critique pour la connectivité transparente dans les systèmes intelligents. Conçu pour répondre aux exigences des scénarios IoT industriels et grand public, il offre des performances robustes avec un débit de données élevé, une compatibilité des réseaux mondiaux et une efficacité de faible puissance. Tirant parti de 3GPP Rel. 11 Technologie, il offre des vitesses de liaison descendantes maximales allant jusqu'à 150 Mbps et des vitesses de liaison montante de 50 Mbps, garantissant une transmission rapide des données en temps réel, telles que les flux vidéo HD, les lectures des capteurs et les signaux de télécommande.
Un avantage clé réside dans sa compatibilité multi-réseaux, prenant en charge LTE-FDD, LTE-TDD, UMTS / HSPA + et GSM / GPRS / Edge. Cette polyvalence permet aux appareils de fonctionner de manière transparente sur les réseaux globaux et les secours vers les systèmes hérités dans des zones avec une couverture 4G / 3G limitée, améliorant la fiabilité dans les régions éloignées ou mal desservies. L'intégration de GNSS multi-constellation (GPS, Glonass, Beidou, Galileo et QZSS) augmente en outre son utilité, offrant un positionnement rapide et précis pour des applications telles que le suivi de la flotte, la gestion des actifs et le transport intelligent.
Pour la conception du matériel, le module dispose d'un facteur de forme compact, généralement d'environ 29 mm x 32 mm x 2,4 mm, et une faible consommation d'énergie (par exemple, 20 μA en mode de mise hors tension), ce qui le rend idéal pour les dispositifs à limite d'espace et à batterie. Il prend en charge une large gamme d'interfaces (USB 2.0, UART, I2C, SDIO) et des protocoles industriels (TCP / UDP, MQTT, HTTPS), permettant une intégration facile avec des capteurs, des caméras et d'autres périphériques. Des fonctionnalités avancées comme DFOTA (delta firmware en direct) simplifient la maintenance à distance, tandis que la technologie MIMO améliore la stabilité de la liaison sans fil.
LeQuectel EG25GGC-128-SGNSillustre ces capacités en tant que module LTE Cat 4 leader pour M2M / IoT. Construit sur la plate-forme EG25-G, il combine la couverture de la bande globale, la tolérance à la température robuste (-35 ° C à + 75 ° C, extensible à -40 ° C à + 85 ° C), et les certifications des principaux porteurs et régions. Que ce soit déployé dans des routeurs industriels, des systèmes de surveillance vidéo ou des tablettes robustes, il assure une connectivité fiable et haute performance, ce qui stimule l'innovation des applications intelligentes dans toutes les industries.

EG25GGCC-128-SGNS "Quectel

Dans le royaume deModules LTE Cat 4 optimisés pour M2M et IoT, Quectel s'est imposé comme un innovateur de premier plan, entraînant une connectivité dans diverses industries. Les percées de l'entreprise consistent à intégrer les technologies sans fil de haute performance avec des conceptions compactes et économes en puissance adaptées aux communications de machine à machine. Par exemple, ses modules de série Eg25-G, y compris les EG25GGC-128-SGN, illustrent cette excellence en soutenant 3GPP Rel. 11 LTE avec des débits de données de pointe de 150 Mbps descendants et 50 Mbps de la liaison montante, assurant une transmission rapide des données pour des applications IoT en temps réel comme l'automatisation industrielle et la surveillance vidéo.
L'engagement de Quectel envers la compatibilité mondiale est évident dans le support de ses modules pour les bandes de fréquence de grande envergure sur les réseaux LTE-FDD, LTE-TDD, UMTS et GSM, permettant une connectivité transparente dans plus de 150 pays. Cette polyvalence, associée à une compatibilité arrière avec Edge / GPRS, assure la fiabilité même dans les régions avec une couverture 4G limitée. L'inclusion de GNSS multi-constellation (GPS, Glonass, Beidou, Galileo, QZSS) améliore en outre leur utilité dans des applications sensibles à la localisation telles que le suivi de la flotte et l'agriculture intelligente.
L'accent mis par l'entreprise sur l'innovation matérielle se reflète dans des fonctionnalités telles que la technologie MIMO pour l'amélioration de la stabilité des liens, le DFOTA (delta firmware en direct) pour la maintenance à distance et un package LGA compact (29x32x2,4 mm) qui simplifie l'intégration dans des appareils robustes. De plus, les modules Quectel prennent en charge les protocoles industriels étendus (MQTT, HTTPS, TCP / UDP) et les interfaces (USB 2.0, UART, I2C), s'adressant à divers écosystèmes IoT.
Les certifications des principaux transporteurs (par exemple, Deutsche Telekom, Verizon) et des organismes de réglementation (CE, FCC, SRRC) soulignent leur préparation au marché mondial. L'EG25GGC-128-SGNS, en particulier, se démarque avec sa plage de température étendue (-40 ° C à + 85 ° C), une faible consommation d'énergie (20 μA en veille) et une conception robuste, ce qui le rend idéal pour des environnements industriels sévères. En combinant l'excellence technique avec des solutions spécifiques à l'industrie, Quectel a solidifié sa position en tant que fournisseur de confiance de modules LTE Cat 4, alimentant la prochaine génération d'innovations M2M et IoT dans le monde.
