LeStmicroelectronics stm32f413cgu6est un bras & reg; MCU basé sur Cortex & Reg; -M4 avec FPU, opérant jusqu'à 100 MHz pour 125 performances DMIPS. Il dispose d'un flash 1 Mo, d'un SRAM 320KB et d'interfaces comme USB OTG FS, 3 CAN, ADC, 2 DAC et plusieurs ports série. Avec des modes de faible puissance (sommeil, arrêt, attente), il convient aux applications industrielles et médicales. Hébergé dans le package UFQFPN48, il fonctionne à -40 & deg; c à + 105 & deg; c, idéal pour le contrôle industriel, le traitement audio et les dispositifs IoT de faible puissance.
STMicroelectronics STM32F413CGU6
LeSTM32F413CGU6est un microcontrôleur de la série STM32F413XG de Stmicroelectronics, basé sur le bras haute performance & reg; Cortex & Reg; -M4 Core. Il intègre des périphériques riches et des caractéristiques de faible puissance, adaptées au contrôle industriel, aux dispositifs médicaux, au traitement audio et à d'autres scénarios. Vous trouverez ci-dessous ses caractéristiques de base:
1. Core de processeur
- Cœur: Bras 32 bits & Reg; Cortex & Reg; -M4 avec unité de points flottants (FPU), support des instructions DSP et unité de protection de la mémoire (MPU).
- Performance: Vitesse d'horloge jusqu'à 100 MHz, 125 DMIPS Performance (Dhrystone 2.1 Benchmark). Équipé d'un accélérateur et d'un commerce adaptatifs en temps réel; (Art Accelerator & Trade;) pour l'exécution du flash à l'État zéro-wait.
2. Configuration de la mémoire
- Mémoire de la mémoire: 1024 Ko (1 Mo), les fonctionnalités de sécurité prenant en charge (protection en lecture, PCROP) et mémoire programmable (OTP) (512 octets).
- Sram: 320 Ko (256 Ko + 64 Ko), permettant un accès à l'état zéro-wait.
- Interface de mémoire externe: 1 contrôleur de mémoire statique flexible (FSMC) prenant en charge les interfaces parallèles SRAM / PSRAM / NOR FLASH / LCD (bus de données 8/16 bits).
3. Périphériques et interfaces
Périphériques analogiquesADC: ADC 12 bits avec jusqu'à 2,4 MSP, 16 canaux, support de chien de garde analogique et capteur de température.
DAC: 2 canaux DAC 12 bits, en mode tamponné et génération de forme d'onde (onde de bruit / triangle).
Filtres numériques: 6 Sigma-Delta Modulateur Filtres numériques (DFSDM) pour les réseaux de microphones et la localisation de la source sonore.
- USB: 1 XB 2.0 OTG Controller (FS) USB 2.0 OTG, prenant en charge les modes hôte / périphérique.
- PEUT: 3 X CONTRÔLEURS CAN 2.0B (mode actif), prenant en charge jusqu'à 1 Mbit / s.
- Interfaces série:
- 3 x i2c (support en mode rapide plus, 1 MHz).
- 3 x USART et 3 x UART (jusqu'à 12,5 Mbit / s).
- 5 x SPI / I2 (jusqu'à 50 mbit / s, 2 I2-Duplex Full-duplex).
- Autre: 1 x interface SDIO / MMC (Prise en charge des cartes SD / EMMC), 1 x interface audio série (SAI) pour la transmission audio multi-protocole.
- Minuteries avancées: 2 temporisateurs de contrôle avancés à 16 bits (TIM1 / TIM8), prenant en charge la sortie PWM et le contrôle du temps mort.
- Minuteries générales: 10 x 16/32 bits temporels, capture d'entrée de support, comparaison de sortie et interfaces d'encodeur en quadrature.
- Minuterie à faible puissance: 1 minuterie de faible puissance 16 bits (LPTIM1) pour le réveil du mode d'arrêt.
- Chiens de garde: Watchdog indépendant (IWDG) et Window Watchdog (WWDG).
4. puissance et faible puissance
- Gamme de courant: 1,7 V à 3,6 V (VDD), prenant en charge la puissance de sauvegarde VBAT (1,65 V à 3,6 V).
- Modes de faible puissance:
- Mode de sommeil: Les arrêts du processeur, les périphériques fonctionnent; courant typique 3 mA (@ 100 MHz, 3,3 V).
- Mode d'arrêt: Mode de puissance minimum; Current typique 42 & micro; A (mode d'arrêt flash, 25 & deg; c), prenant en charge le réveil rapide.
- Mode veille: Courant typique 1.1 & micro; a (sans RTC), permettant un fonctionnement RTC avec une puissance VBAT.
- Efficacité énergétique: Ligne d'efficacité dynamique, mode acquisition de lots (EBAM) amélioré pour réduire la consommation d'énergie d'acquisition de données.
5. Package et épingles
- Emballer: UFQFPN48 (7x7 mm, 48 broches), soutenant 36 GPIO, avec des broches partielles soutenant 5 V tolérance.
- Fonctions PIN:
- Épingles USB dédiées, Can, SPI / I2S.
- Prise en charge des interfaces de débogage SWD / JTAG (débogage de 2 fils).
6. Autres fonctionnalités
- Sécurité et cryptage: Vrai générateur de nombres aléatoires (RNG), unité de calcul CRC, ID unique 96 bits.
- Compatibilité: Compatible logiciel avec la série STM32F4, permettant un remplacement transparent d'autres modèles (avec des réglages de PCB).
- Plage de température: -40 & deg; c à + 105 & deg; c (grade industriel), température de jonction maximale + 125 & deg; c.
Applications de Stmicroelectronics STM32F413CGU6
Le STM32F413CGU6 est un microcontrôleur à haute performance introduit par la stmicroélectronique, basé sur le bras & reg; Cortex & Reg; -M4 Core. Il intègre des périphériques riches et des caractéristiques de faible puissance, ce qui le rend adapté aux scénarios nécessitant des performances élevées, une efficacité énergétique et une intégration. Voici ses champs d'application principaux et ses analyses de scénarios spécifiques:
1. Automatisation et contrôle industriels
Scénarios typiques
- Robots industriels et contrôle des mouvements: Utilise 2 minuteries de contrôle avancé (TIM1 / TIM8) pour implémenter la sortie PWM et le contrôle du temps mort, support des lecteurs de moteur (tels que les servomoteurs, les moteurs pas à pas). Atteint la communication de bus industrielle (par exemple, Canopen, Devicenet) via 3 contrôleurs 2.0b.
- PLC et appareils intelligents: Avec un ADC 12 bits (2,4 MSPS) et 6 filtres numériques DFSDM, il prend en charge l'acquisition de signal analogique multicanal (par exemple, la température, les capteurs de pression), adapté aux instruments industriels et au contrôle des processus.
- Électronique et onduleurs de puissance: S'appuyer sur l'accélérateur d'art et le commerce; Pour l'exécution du flash à l'état zéro-wait, il améliore l'efficacité des algorithmes de contrôle en temps réel, soutenant la réponse rapide dans les onduleurs photovoltaïques, les UPS et d'autres dispositifs.
Avantages clés
- Haute fiabilité: Plage de températures de qualité industrielle (-40 & deg; C à + 105 & deg; C) et CRC Check Unit Assurent l'intégrité des données dans des environnements difficiles.
- Communication en temps réel: Prend en charge les interfaces USB 2.0 OTG FS et SDIO / MMC pour une interaction pratique avec les ordinateurs hôtes ou les périphériques de stockage.
2. Dispositifs médicaux et surveillance de la santé
Scénarios typiques
Instruments médicaux portables: Comme les compteurs de glycémie et les moniteurs ECG, en utilisant 2 DAC 12 bits pour générer des signaux de forme d'onde, combinés à une minuterie de faible puissance (LPTIM1) pour la collecte de données périodiques, réduisant la consommation d'énergie de veille (courant de veille typique 1.1 & micro; a).
Imagerie médicale et fusion des capteurs: Se connecte aux capteurs d'image ou aux modules audio via les interfaces SPI / I2S, et met en œuvre une communication chiffrée avec un véritable générateur de nombres aléatoires (RNG) pour assurer la sécurité des données.
Dispositifs de santé portables: Avec 320 Ko SRAM et EBAM (mode acquisition de lots améliorés), il traite efficacement des données physiologiques telles que la fréquence cardiaque et l'oxygène sanguin, tout en maintenant une faible consommation d'énergie (mode de sommeil 3 mA).
Avantages clés
- Périphériques analogiques de haute précision: L'ADC prend en charge les capteurs de température et le conditionnement du signal de qualité médicale, avec des erreurs ci-dessous & Plusmn; 4 LSB (généralement & Plusmn; 2 LSB).
- Conformité à la sécurité: Unité unique de protection des identifiants et de la mémoire (MPU) 96 bits répond aux exigences de chiffrement et d'isolement de partition des données des dispositifs médicaux.
3. Traitement audio et voix intelligente
Scénarios typiques
- Haut-parleurs intelligents et reconnaissance de la parole: Grâce à 5 interfaces SPI / I2S (2 Duplex Full-Duplex) et une interface audio série SAI, il prend en charge la transmission de flux audio multicanal (par exemple, I2S, réseaux de microphones PDM). Utilise des filtres numériques DFSDM pour la localisation des sources sonores et la formation de faisceau.
- Systèmes audio domestiques: Avec un PLLI2S dédié audio PLL pour générer des horloges de haute précision (prenant en charge les taux d'échantillonnage de 8 kHz à 192 kHz), il assure des signaux audio sans distorsion, adaptés aux interfaces audio DAC ou aux interfaces de codec.
- Dispositifs à voix vocale: La combinaison de modes de basse puissance (mode d'arrêt Current 42 & Micro; A) et une horloge en temps réel (RTC) permet un réveil déclenché par la voix en mode veille, prolongeant la durée de vie de la batterie.
Avantages clés
- Traitement accéléré du matériel: Les instructions DSP et l'unité FPU optimisent les algorithmes audio (par exemple, FFT, réduction du bruit), réduisant la charge du processeur.
- Communication à faible latence: SPI5 / I2S5 prend en charge jusqu'à 50 Mbit / s, répondant aux exigences de transmission de flux audio en temps réel.
4. IoT et Smart Home
Scénarios typiques
- Poyeuses et passerelles de capteurs: Se connecte à plusieurs capteurs (par exemple, température / humidité, pression d'air) via 3 interfaces I2C (1 MHz en mode rapide plus), et utilise un contrôleur DMA pour la transmission des données par lots, réduisant l'intervention du processeur.
- Contrôle de l'appareil à domicile intelligent: Utilise des interfaces USART / UART (jusqu'à 12,5 Mbit / s) pour connecter les modules Wi-Fi / Bluetooth, prenant en charge les mises à niveau OTA. Entraîne directement des relais ou des indicateurs LED via la tolérance GPIO 5V.
- Appareils portables: Avec un petit package UFQFPN48 (7x7 mm) et une conception de faible puissance, il intègre des capteurs de mouvement (par exemple, accéléromètres) pour le comptage des pas, la surveillance du sommeil, etc.
Avantages clés
- Optimisation de l'efficacité énergétique: Échelle de tension dynamique (1,7 V à 3,6 V) et réveil en mode d'arrêt rapide (généralement 10 & micro; s) Performances d'équilibre et consommation d'énergie.
- Extension forte: Prend en charge l'interface de mémoire externe FSMC pour l'expansion ni Flash ou SRAM pour répondre aux besoins de stockage des données de l'appareil IoT.
5. Électronique automobile et applications de véhicules
Scénarios typiques
- Capteurs et actionneurs de véhicule: Utilise le bus CAN pour la communication du réseau de véhicules (par exemple, les modules de contrôle du corps) et surveille la température de la batterie ou du moteur via un capteur de température ADC.
- Systèmes audio de véhicule: Se connecte aux codecs audio de véhicule via des interfaces I2S pour la lecture audio haute fidélité et un flash externe pour le firmware audio via des interfaces QSPI.
Avantages clés
- Capacité anti-interférence: Se conforme aux normes EMC de qualité industrielle, prend en charge les plages de tension larges et la suppression du bruit de puissance, s'adaptant aux environnements électromagnétiques intégrés.
- Assurance en temps réel: Fréquence principale de 100 MHz et contrôleur d'interruption imbriqué NVIC Assurent une réponse rapide aux événements de véhicule.
6. Autres applications de pointe
- Nœuds de bord IoT (IIOT) industriels: Combiné avec des périphériques ETH (nécessitant un PHY externe) et du stockage local, il permet le prétraitement des données Edge et le calcul des bords.
- Contrôle des drones et des robots: Utilise des interfaces de codeur en quadrature et une synchronisation multi-tir pour le contrôle de la vitesse du moteur en boucle fermée et la fusion des capteurs d'attitude.
Résumé: Recommandations de compétitivité et de sélection de base
Le STM32F413CGU6 excelle dans l'équilibrage «Haute performance + Périphériques plus faibles + riches», particulièrement adapté aux scénarios nécessitant un traitement en temps réel, une communication multi-interface et une durée de vie de la batterie. Considérez ce qui suit lors de la sélection:
- Exigences de stockage: Flash 1 Mo et 320 Ko SRAM conviennent au firmware moyen; Développez via FSMC / QSPI pour les besoins de stockage plus importants.
- Scénarios sensibles à la puissance: Hiérarchisez le mode d'arrêt (42 & micro; a) ou le mode de veille (1.1 & micro; a), associé à VBAT pour maintenir le fonctionnement RTC.
Écosystème de développement: Compatible avec l'écosystème STM32Cube, supportant des bibliothèques HAL et des RTO tiers (par exemple, Freertos) pour raccourcir les cycles de développement.
Stmicroelectronics STM32F413CGU6
| Taper | Description |
|---|---|
| Catégorie | Circuits intégrés (CI) Intégré Microcontrôleurs |
| MFR | Stmicroelectronics |
| Série | STM32F4 |
| Conditionnement | Plateau |
| Statut de partie | Actif |
| Digikey programmable | Non vérifié |
| Processeur de base | Bras & reg; Cortex & Reg; -M4 |
| Taille de base | Monocore 32 bits |
| Vitesse | 100 MHz |
| Connectivité | Canbus, Ebi / Emi, I2C, Irda, Linbus, MMC / SDIO, QSPI, SAI, SPI, UART / USART, USB OTG |
| Périphériques | Détection / réinitialisation de Brown-out, DMA, I2S, LCD, POR, PWM, WDT |
| Nombre d'E / S | 36 |
| Taille de la mémoire du programme | 1 Mo (1m x 8) |
| Type de mémoire du programme | ÉCLAIR |
| Taille RAM | 320k x 8 |
| Tension - Alimentation (VCC / VDD) | 1,7 V ~ 3,6 V |
| Convertisseurs de données | A / D 10x12b; D / a 2x12b |
| Type d'oscillateur | Interne |
| Température de fonctionnement | -40 & deg; c ~ 85 & deg; c (ta) |
| Type de montage | Support de surface |
| Package de périphérique fournisseur | 48-UFQFPN (7x7) |
| Package / étui | PAD EXPOSÉ 48-UFQFN |
| Numéro de produit de base | STM32F413 |

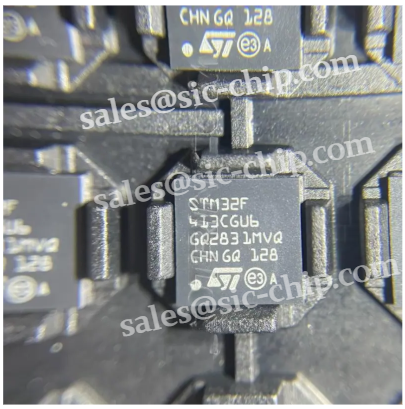

Stmicroelectronics STM32F413CGU6

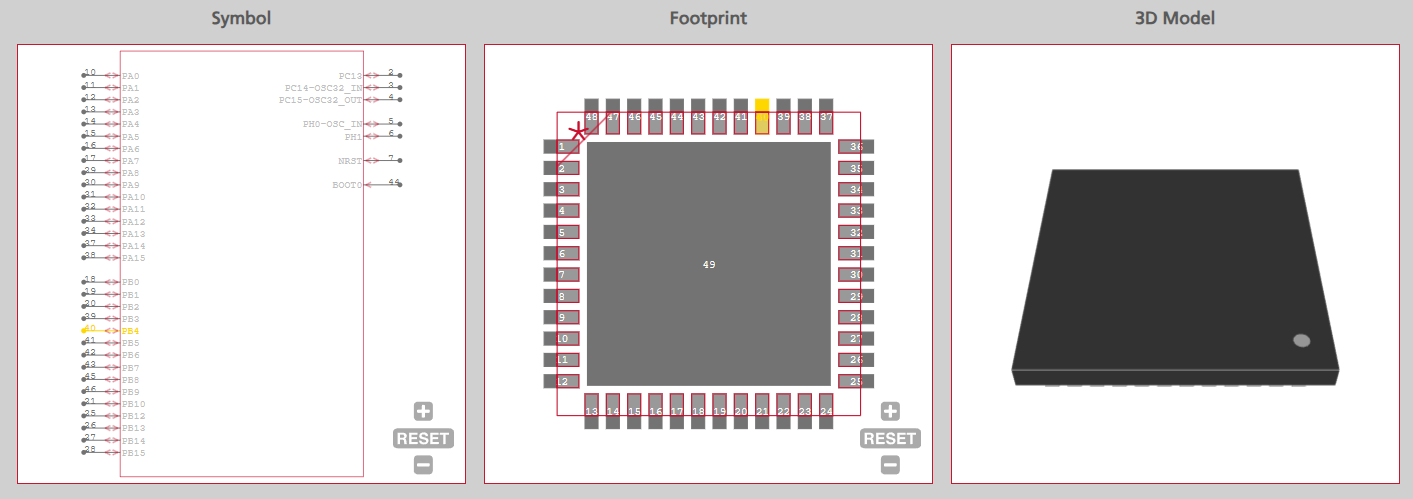

Le symbole et l'empreinte de Stmicroelectronics STM32F413CGU6
Stmicroelectronics STM32F413CGU6 - Microcontrôleur
Les microcontrôleurs sont le cœur des systèmes intégrés, intégrant des composants essentiels comme les processeurs, la mémoire et les périphériques en une seule puce. Ces dispositifs polyvalents servent de cerveau d'innombrables systèmes électroniques, ce qui stimule l'innovation dans les secteurs tels que l'automobile, les soins de santé, l'automatisation industrielle et l'électronique grand public. Avec des fonctionnalités telles que une faible consommation d'énergie, une intégration élevée et des capacités de traitement en temps réel, les microcontrôleurs permettent aux appareils intelligents d'effectuer efficacement des tâches complexes tout en maintenant la fiabilité dans divers environnements. De la gestion des réseaux de capteurs dans des maisons intelligentes au contrôle des machines de précision dans les usines, leur capacité à exécuter des tâches prédéfinies avec précision et efficacité les rend indispensables à l'ère de l'Internet des objets (IoT).
Stmicroelectronics a été un acteur de premier plan dans l'espace microcontrôleur, et son STM32F413CGU6 se distingue comme un exemple haute performance. Construit sur le bras & Reg; Cortex & Reg; -M4 Core avec un FPU, ce microcontrôleur offre une vitesse de traitement jusqu'à 100 MHz et des performances de 125 DMIP, garantissant une exécution rapide des algorithmes complexes. Il dispose d'une mémoire flash de 1 Mo, de 320 Ko SRAM et d'un riche ensemble de périphériques comme USB OTG FS, des contrôleurs CAN et des modules ADC / DAC avancés, ce qui le rend idéal pour le contrôle industriel, les dispositifs médicaux et les applications de traitement audio. Sa gestion dynamique de l'alimentation, y compris les modes de faible puissance comme Stop et Standby, améliore l'efficacité de la batterie dans les systèmes portables. Avec des fonctionnalités de sécurité robustes et un package UFQFPN48 compact, le STM32F413CGU6 illustre comment les microcontrôleurs continuent de repousser les limites des performances et de la polyvalence, permettant des solutions intégrées plus intelligentes et plus efficaces à travers le monde.
Stmicroelectronics a été un acteur de premier plan dans l'espace microcontrôleur, et son STM32F413CGU6 se distingue comme un exemple haute performance. Construit sur le bras & Reg; Cortex & Reg; -M4 Core avec un FPU, ce microcontrôleur offre une vitesse de traitement jusqu'à 100 MHz et des performances de 125 DMIP, garantissant une exécution rapide des algorithmes complexes. Il dispose d'une mémoire flash de 1 Mo, de 320 Ko SRAM et d'un riche ensemble de périphériques comme USB OTG FS, des contrôleurs CAN et des modules ADC / DAC avancés, ce qui le rend idéal pour le contrôle industriel, les dispositifs médicaux et les applications de traitement audio. Sa gestion dynamique de l'alimentation, y compris les modes de faible puissance comme Stop et Standby, améliore l'efficacité de la batterie dans les systèmes portables. Avec des fonctionnalités de sécurité robustes et un package UFQFPN48 compact, le STM32F413CGU6 illustre comment les microcontrôleurs continuent de repousser les limites des performances et de la polyvalence, permettant des solutions intégrées plus intelligentes et plus efficaces à travers le monde.
Le fabricant de STM32F413CGU6-Stmicroelectronics
La stmicroélectronique (ST) s'est établie comme un leader mondial dans le domaine des microcontrôleurs (MCU), réputée pour sa série STM32 innovante qui couvre diverses applications, des systèmes intégrés aux solutions IoT avancées. Tirer parti du bras & Reg; Cortex & Reg; -m Cores, ST & rsquo; s MCUS offrent un équilibre entre les performances élevées et l'efficacité énergétique. Par exemple, la série STM32F4, illustrée par le STM32F413CGU6, intègre des fonctionnalités comme l'Art Accelerator & Trade; Pour l'exécution du flash d'état zéro-wait, ADC / DAC 12 bits et plusieurs interfaces de communication (USB OTG FS, CAN, SPI / I2S), répondant aux besoins de contrôle industriel et de traitement audio.
L'engagement de ST & rsquo à la conception de faible puissance est évident dans des modes comme Stop (42 & Micro; a Typ.) Et en veille (1.1 & micro; a Typ.), Amélioré par des technologies comme la ligne d'efficacité dynamique et EBAM (mode acquisition de lots améliorés), ce qui rend ses MCU idéaux pour les appareils alimentés par batterie. Le portefeuille s'étend à la série STM32L à ultra-faible puissance pour les appareils portables et les applications sensibles à l'énergie, tandis que la série STM32H7 repousse les limites des performances avec du cortex-M7 / M4 à double cœur et des fonctionnalités de sécurité avancées.
Avec un écosystème robuste comprenant STM32cubemx, les bibliothèques HAL et la compatibilité RTOS, ST simplifie le développement, accélérant le délai de commercialisation. Ses MCU dominent dans l'automatisation industrielle, les dispositifs médicaux, l'électronique automobile et les gadgets grand public, loués pour la fiabilité et l'évolutivité. En combinant l'architecture de pointe, les périphériques riches et la conception durable, ST continue de façonner le paysage MCU, permettant des solutions intégrées plus intelligentes et plus efficaces dans le monde.
L'engagement de ST & rsquo à la conception de faible puissance est évident dans des modes comme Stop (42 & Micro; a Typ.) Et en veille (1.1 & micro; a Typ.), Amélioré par des technologies comme la ligne d'efficacité dynamique et EBAM (mode acquisition de lots améliorés), ce qui rend ses MCU idéaux pour les appareils alimentés par batterie. Le portefeuille s'étend à la série STM32L à ultra-faible puissance pour les appareils portables et les applications sensibles à l'énergie, tandis que la série STM32H7 repousse les limites des performances avec du cortex-M7 / M4 à double cœur et des fonctionnalités de sécurité avancées.
Avec un écosystème robuste comprenant STM32cubemx, les bibliothèques HAL et la compatibilité RTOS, ST simplifie le développement, accélérant le délai de commercialisation. Ses MCU dominent dans l'automatisation industrielle, les dispositifs médicaux, l'électronique automobile et les gadgets grand public, loués pour la fiabilité et l'évolutivité. En combinant l'architecture de pointe, les périphériques riches et la conception durable, ST continue de façonner le paysage MCU, permettant des solutions intégrées plus intelligentes et plus efficaces dans le monde.
STM32F413CGU6 VS STM32L011F4U6
| Numéro de pièce | Fabricant | Emballer | Description |
|---|---|---|---|
| STM32F413CGU6 | Stmicroelectronics, Inc | UFQFN-48 | Unité de microcontrôleur ARM-M4 1 Mo avec un flash de 320 Ko |
| STM32L011F4U6 | Stmicroelectronics, Inc | QFN | Microcontrôleur RISC |
