En tant que dispositif de faible puissance largement utilisé dans l'équipement électronique,Le DS1302est centré sur des fonctions d'enregistrement horloge / calendrier précises en temps réel. Il prend en charge le suivi complet des secondes, des minutes, des heures, des jours, des semaines, des mois et des années, dispose d'une compensation automatique de l'année de saut et est compatible avec des formats de temps de 12/24 heures. Cet article présentera de manière approfondie la puce d'horloge en temps réel classique DS1302 lancé par Maxim Integrated.
Introduction à DS1302
Fabricant de DS1302

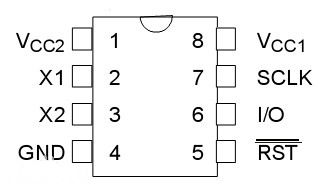

DS1302Fonctions PIN
Numéro d'épingle Nom de broche Description 1 VCC2 Deuxième entrée d'alimentation. Le DS1302 est alimenté par cette broche lorsque VCC2 est supérieur à VCC1 + 0,2 V. 2, 3 X1 et x2 Utilisé pour connecter un oscillateur en cristal externe de 32,768 kHz. 4 GND Sol 5 CE Cette broche est définie sur un niveau élevé pendant les opérations de lecture ou d'écriture. 6 E / S (ligne de données) Il s'agit d'une broche de données bidirectionnelle à l'interface à 3 fils. 7 SCLK (horloge série) Utilisé pour synchroniser le mouvement des données sur l'interface série. 8 VCC1 L'alimentation rechargeable est connectée à cette broche.
DS1302Paramètres dimensionnels du package
Le DS1302est généralement disponible dans des packages tels que DiP (double package en ligne), avec des paramètres dimensionnels variables pour différents packages.
| PNG | 5,9 pouces min | 5,9 pouces max | 10,9 pouces min | 10,9 pouces max | 14,9 pouces min | 14,9 pouces max | 19,9 pouces min | 19,9 pouces max |
|---|---|---|---|---|---|---|---|---|
| A | 0,100 | 0.190 | 0,100 | 0,240 | 0,100 | 0,310 | 0,100 | 0,340 |
| B dans | 0,100 | 0,290 | 0,100 | 0,410 | 0,100 | 0,610 | 0,100 | 0,640 |
| C dans | 0.120 | 0,340 | 0.120 | 0,340 | 0.120 | 0,540 | 0.120 | 0,340 |
| D | 0,300 | 0,540 | 0,250 | 0,450 | 0,210 | 0,320 | 0,200 | 0,340 |
| E | 0,300 | 0,320 | 0,300 | 0,320 | 0,300 | 0,320 | 0,300 | 0,320 |
| F dans | 0,150 | 0,140 | 0,100 | 0.130 | 0.120 | 0.120 | 0.120 | 0,140 |
| GIN | 0,060 | 0.110 | 0,070 | 0,100 | 0,080 | 0.110 | 0,080 | 0.110 |
| H dans | 2.10 | 3.10 | 2.70 | 3.10 | 2.90 | 3.10 | 2.90 | 3.10 |
| I dans | 0,900 | 0,940 | 0,900 | 0,940 | 0,900 | 0,940 | 0,900 | 0,940 |
| J dans | 0,090 | 0,092 | 0,090 | 0,092 | 0,090 | 0,092 | 0,090 | 0,092 |
| PROCHE | 0,010 | 0,021 | 0,010 | 0,021 | 0,010 | 0,021 | 0,010 | 0,021 |
DS1302Modèles CAO
DS1302 Spécifique
| Paramètres de spécification | Détails |
|---|---|
| Modèle de produit | DS1302 |
| Description | IC RTC CLK / Calendaire Ser 8-Dip |
| Catégorie | Circuit intégré (IC), horloge / synchronisation - horloge en temps réel |
| Fabricant | Maxime intégré |
| Conditionnement | Tube |
| État du composant | Obsolète |
| Taper | Horloge / calendrier |
| Caractéristiques | Année, nvsram, chargeur à rotation |
| Taille de la mémoire | 31B |
| Format de temps | HH: MM: SS (12/24 heures) |
| Format de date | Yy-mm-dd-dd |
| Interface | Série de 3 fils |
| Numéro de pièce de base | DS1302 |
| Description du forfait du fabricant | 0,300 "DIP-8 |
| Statut | Transition |
| Fréquence d'horloge maximale | 0,032 MHz |
| Méthode d'accès aux informations | 3 fils en série |
| Code JESD-30 | R-PDIP-T8 |
| Code JESD-609 | 00 |
| Nombre de terminaux | 8 |
| Nombre de minuteries | 0.0 |
| Largeur RAM de données sur puce | 8 |
| Température de fonctionnement minimale | 0 ° C |
| Température de fonctionnement maximale | 70 ° C |
| Package de carrosserie | Plastique / époxy |
| Code de package | TREMPER |
| Code équivalent de package | Dip8.3 |
| Forme de package | Rectangulaire |
| Alimentation électrique | 3/5 |
| Statut de qualification | Sans réserve |
| Ram (mots) | 31 |
| Sous-catégorie | Minuteries ou RTC |
| Courant d'alimentation maximale | 1,28 Ma |
| Tension d'alimentation nominale | 5,0 V |
| Tension d'alimentation minimale | 2,0 V |
| Tension d'alimentation maximale | 5,5 V |
| Type de montage | Par le trou |
| Technologie | CMOS |
| Grade de température | Commercial |
| Finition terminale | Boîte / plomb (SN / PB) |
| Forme terminale | Par le trou |
| Espacement terminal | 2,54 mm |
| Position terminale | Double |
| Temps minimum | Secondes |
| Volatil | Oui |
| Fonctionnalités supplémentaires | Transfert de données RAM en mode rafale; Courant de chronométrage = 0,3 µA |
Caractéristiques DS1302
Le DS1302 est une puce à horloge réelle (RTC) largement utiliséeavec les caractéristiques clés suivantes:
Suivi complet du temps: Enregistre avec précision les secondes, les minutes, les heures, le jour de la semaine, la date (jour du mois), le mois et l'année. Il aSEAP - compensation de l'annéeCela reste valable jusqu'en 2100 et peut ajuster automatiquement la date pendant des mois avec moins de 31 jours.
Flexibilité du format de temps: Prend en charge les formats de 24 heures et 12 heures, avec un indicateur AM / PM pour le mode 12 heures.
Batterie - RAM soutenue: Intègre 31 octets deRAM statique non volatile (NV SRAM). Cette mémoire peut conserver les données même lorsque l'alimentation principale est déconnectée, grâce à une batterie de sauvegarde (par exemple, CR2032).
Interface série simple: Utilise une interface série synchrone à 3 fils (y compris les broches CE / RST, E / S et SCLK). Il peut communiquer facilement avec les microcontrôleurs et prend en charge les deuxTransfert de données d'octet uniqueettransfert en mode rafale(permettant jusqu'à 31 octets consécutifs à lire ou à écrire immédiatement).
Double broches d'alimentation: Équipé de deux broches d'alimentation (VCC pour la puissance principale et VCC2 pour la puissance de sauvegarde). Lorsque l'alimentation principale échoue, elle passe automatiquement à la batterie de sauvegarde pour assurer le chronométrage continu.
Plage de tension large et faible puissance: Fonctionne dans une plage de tension de 2,0 V à 5,5 V. Il a une consommation d'énergie extrêmement faible - généralement moins de 300Na à 2,0 V, et peut maintenir les données d'horloge et de RAM avec une consommation d'énergie inférieure à 1 μW.
Charger à filet programmable: Dispose d'un chargeur à filet programmable pour la batterie de sauvegarde (VCC2), qui peut compléter intelligemment l'alimentation de la batterie.
Emballage compact: Disponible en 8 - Pin DIP (Double in - Ligne) environ (petit contour), occupant un espace minimal sur la carte de circuit imprimé.
Adaptabilité de la température:
- Note commerciale: Fonctionne à moins de 0 ° C à 70 ° C, adapté aux applications générales.
- Grade industriel (facultatif): Peut fonctionner dans une plage de températures plus large de - 40 ° C à + 85 ° C, ajusté pour des environnements industriels durs.
Compatibilité TTL: Compatible avec les niveaux de TTL (lorsque VCC = 5V), ce qui facilite l'intégration dans les conceptions de système 5V traditionnelles.
Efficacité en mode rafale: Le mode rafale pour le transfert de données RAM permet une lecture et une écriture efficaces de grandes quantités de données.
Rétention de données fiable: Assure un passage transparent à l'alimentation de sauvegarde pendant les pannes de courant, à prévenir la perte de temps et les données RAM.
Large portée de l'application: Certifié par des organisations comme les souscripteurs Laboratories (UL) et est largement utilisé dans l'électronique grand public, les systèmes de contrôle industriel et les appareils portables.
Applications DS1302
| Exigences de scénario | Soutenir les caractéristiques de base de DS1302 | Cas typiques |
|---|---|---|
| Portable / alimenté par batterie | Faible consommation d'énergie (courant de veille <300na) + sauvegarde de la batterie | Stations météorologiques sur le terrain, horloges portables bricolage |
| Intégration simplifiée du contrôleur principal | Interface série à 3 fils (CE / E / O / SCLK), réduisant l'utilisation des broches | Calendriers perpétuels 8051 Microcontroller, projets Arduino |
| Non-défaite de données / temps | RAM de 31 octets + sauvegarde de la batterie | Systèmes de fréquentation dans le temps, enregistreurs industriels |
| Timing précis à long terme | Compensation de l'année de saut (jusqu'à 2100) + garantie de précision de base | Horloges électroniques, chronométrage de la maison intelligente |
Solutions alternatives pour DS1302
| Numéro de pièce | Description | Fabricant |
|---|---|---|
| DS1202N | Horloge en temps réel, volatile, 0 minuteries, CMOS, PDIP8 | Semi-conducteur de Dallas |
| DS1202 | Horloge en temps réel, volatile, 0 minuteries, CMOS, PDIP8 | Semi-conducteur de Dallas |
| DS1302N + | Horloge en temps réel, CMOS, PDIP8, Dip-8 | Semi-conducteur de cyprès |
| DS1302N | Horloge en temps réel, volatile, 0 minuteries, CMOS, PDIP8, 0,300 pouces, plastique, dip-8 | Produits intégrés maximaux |
| DS1302 | Horloge en temps réel, volatile, 0 minuteries, CMOS, PDIP8, 0,300 pouces, Dip-8 | Semi-conducteur de Dallas |
Conclusion
Pour résumer, comme une puce d'horloge en temps réel classique éprouvé,Le DS1302a pris un point de vue ferme dans de nombreux domaines tels que l'électronique grand public, la surveillance industrielle et le développement intégré, grâce à sa capacité de chronométrage précise, à des caractéristiques de faible puissance, à une conception d'interface simple à 3 fils et à des fonctions fiables de commutation d'alimentation à double puissance et de rétention des données. Bien que le marché des puces d'horloge en temps réel continue de voir de nouveaux produits avec une précision plus élevée et plus de fonctions (telles que le DS3231 avec une compensation de température), le DS1302, avec ses performances équilibrées, son faible coût et ses fonctionnalités conviviales, reste le choix préféré pour les petits et moyens projets, les pratiques pédagogiques et les scénarios avec des besoins de base de base. De la conduite du chronométrage quotidien dans les horloges électroniques, en garantissant la synchronisation du temps dans l'équipement industriel, en faveur des pratiques créatives des fabricants, le DS1302 interprète l'essence de "classique" à travers ses caractéristiques techniques - il peut ne pas être le choix le plus extrême en termes de paramètres, mais avec sa stabilité, sa facilité d'utilisation et une forte adaptabilité, elle continue de fournir une référence de temps fiable pour divers systèmes électroniques. Pour les développeurs, la compréhension du principe de travail et de la logique d'application du DS1302 ne consiste pas seulement à maîtriser l'utilisation d'une puce unique, mais aussi à une excellente pratique pour l'apprentissage approfondi de la technologie d'horloge en temps réel, du calendrier de communication série et des concepts de conception de faible puissance. À l'avenir, cette puce continuera à jouer un rôle irremplaçable dans les champs dans lesquels il excelle.
Fiche technique DS1302
