Le LT3097 est un régulateur linéaire double, positif et négatif, haute performance et à faible décrocheAvec Analog Devices, Inc., UltraLow Noise et Ultra-High Power Alimentation Rejection Ratio (PSRR) pour alimenter les applications sensibles au bruit. Chaque régulateur fournit jusqu'à 500 mA avec une tension de dépôt typique de 260 mV / 235 mV (positive / négative).
Le courant de repos de fonctionnement est nominalement 2,2 mA / 2,35 mA (positif / négatif) et chute à 0,3 μA / 3 μA (positif / négatif) dans l'arrêt. Le LT3097 a une large plage de tension de sortie (0 V à 15 V, positif et 0 V à -19,5 V, négatif) Amplificateur d'erreur qui fonctionne dans un gain d'unité et fournit un bruit de sortie pratiquement constant, un PSRR, une bande passante et une régulation de charge, indépendamment de la tension de sortie programmée.
LT3097est stable avec un condensateur de sortie en céramique minimum de 10 μF pour chaque canal. La protection intégrée comprend la limite de courant interne avec le pliage et la limite thermique avec l'hystérésis. Le régulateur positif comprend également une protection contre les batteries inverses et une protection à courant inversé. Le LT3097 est disponible dans un paquet en plastique à double plat de 22 mm × 3 mm de 22 mm × 3 mm.

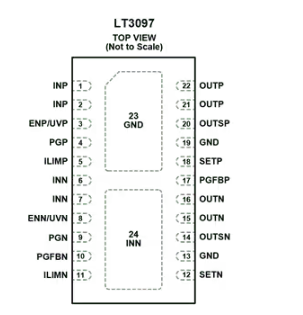

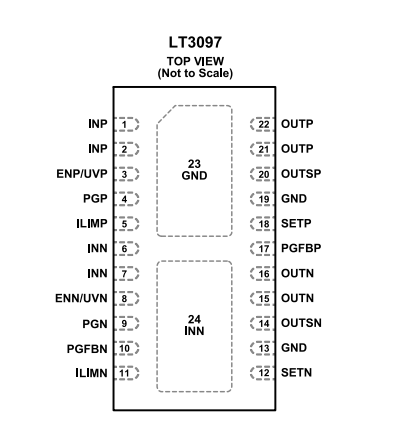

Pinout LT3097
| PIN N ° | Mnémonique | Description |
|---|---|---|
| 1, 2 | Inp | Terminal d'entrée positif, fournit l'énergie au régulateur positif. Un condensateur de pontage (recommandé ≥4,7 µF) est nécessaire pour supprimer le bruit. Il prend en charge la protection de la tension inverse (pas de courant inversé lorsque la batterie est connectée à l'envers). |
| 3 | ENP / UVP | PIN PIN ACTIVER / LOCATION DE LOCATION SURFOLTAGE (UVLO): Le tirage bas met le régulateur positif en mode d'arrêt (courant de repos <1 µA); Le seuil UVLO peut être défini via un diviseur de résistance (tension d'activation 1.24 V, hystérésis 130 mV); Connectez-vous à Inp si inutilisé, ne flottez pas. |
| 4 | PGP | Good Flag Positive Power (Collector ouvert), indique l'état lorsque la tension de sortie est stable; Tire bas lorsque PGFBP <300 mV; Handicapé en mode d'arrêt, évitez de conduire plus de 0,3 V en dessous de GND. |
| 5 | Ilimp | Pin de programmation limite de courant de canal positif: une résistance externe à GND définit le courant maximum (facteur d'échelle 150mA × kΩ); Peut surveiller le courant de sortie (rapport 1: 500, tension 0 ~ 300 mV); Connectez-vous à GND si inutilisé, ne flottez pas. |
| 6, 7 | AUBERGE | Terminal d'entrée négatif, fournit l'énergie au régulateur négatif. Un condensateur de contournement est requis et il est connecté à EPAD (Inn) pour améliorer la stabilité. |
| 8 | ENN / UVP | Pin de verrouillage de canal négatif Activer / sous-tension, fonctionne comme ENP / UVP, Contrôle l'arrêt / l'allumage du régulateur négatif et le paramètre de seuil UVLO. |
| 9 | Pgn | Un bon indicateur de puissance négative, fonctionne le même que PGP, indique l'état de régulation de la tension de sortie négative, Évitez de conduire plus de 0,3 V en dessous de GND. |
| 10 | Ilimn | Pin de programmation de limite de courant de canal négatif, fonctionne la même chose que ilimp, Définit le courant maximal du canal négatif et surveille le courant de sortie. |
| 11 | Set | Pin de programmation de tension de sortie négative, résistance externe à GND ajuste précisément la tension de sortie négative (0 ~ -19,5 V), avec une précision de courant définie de ± 1%. |
| 12 | Exagéré | Terminal de sens de sortie négatif, sert d'entrée non inversée de l'amplificateur d'erreur du régulateur négatif. Kelvin se connecte au condensateur de sortie et la charge pour optimiser les performances, évitez de conduire plus de 0,3 V en dessous de GND. |
| 13, 14 | Outre | Terminal de sortie négatif, fournit une tension réglable de 0 ~ -19,5 V. Un condensateur en céramique ≥10 µF (ESR <20mΩ) est nécessaire pour assurer la stabilité, prenant en charge le courant de sortie de 500 mm. |
| 15 | GND | Pin de terre, fournit un potentiel de référence pourLe circuit, connecté à EPAD (GND) pour améliorer les performances de mise à la terre. |
| 16 | Setp | Pin de programmation de tension de sortie positive, la résistance externe à GND ajuste précisément la tension de sortie positive (0 ~ 15V), avec une précision de courant définie de ± 1%. |
| 17 | Pgfbp | Terminal de compensation de rétroaction du canal positif,Le condensateur externe optimise la stabilité de la boucle et affecte le jugement logique PGP. |
| 18 | Pgfbn | Terminal de compensation de rétroaction des canaux négatifs, le condensateur externe optimise la stabilité négative de la boucle de canal et affecte le jugement logique PGN. |
| 19 | GND | Pin de terre principal, connecté à EPAD (GND) àAssurez-vous une mise à la terre à faible impédance. |
| 20 | Dépasser | Terminal de sens de sortie positif, sert d'entrée non inversée de l'amplificateur d'erreur du régulateur positif. Kelvin se connecte au condensateur de sortie et la charge pour optimiser les performances transitoires, évitez de conduire plus de 0,3 V en dessous de GND. |
| 21, 22 | Boucher | Terminal de sortie positif, fournit une tension réglable de 0 ~ 15V. Un condensateur en céramique ≥ 10 µF (ESR <20mΩ, ESL <2NH) est nécessaire pour assurer la stabilité, Prise en charge du courant de sortie de 500 mm. |
| 23 | EPAD (GND) | Tampon de terre exposé, connecté aux broches GND, soudé au plan de terre PCBE pour améliorer la dissipation de la chaleur et les performances électriques. |
| 24 | EPAD (Inn) | Le coussin de l'inn exposé, connecté aux épingles de l'auberge, améliore l'alimentation électriqueCapacité de dissipation de stabilité et de chaleur du canal négatif. |
LT3097Notes maximales absolues
| Paramètre | Valeur |
|---|---|
| Tension de broches inp | ± 22 V |
| Tension de la broche auberge | en ce qui concerne la broche GND –22 V à +0,3 V |
| Tension de broches ENP / UVP | ± 22 V |
| Tension de broches enn / uvn | en ce qui concerne l'inn Pin¹ –0,3 V à +30 V par rapport à la broche GND ± 22 V |
| Différentiel Inp-to-ENP / UVP | ± 22 V |
| Tension de broches PGP² | –0,3 V, +22 V |
| Tension de broche PGN | en ce qui concerne l'inn Pin¹ –0,3 V à +30 V en ce qui concerne la broche GND –0,3 V à +22 V |
| Tension de la broche ilimp² | –0,3 V, +1 V |
| Tension de la broche ilimn | en ce qui concerne l'inn PIN¹ –0,3 V à +22 V |
| Tension de broches PGFBP. | –0,3 V, +22 V |
| Tension de broches PGFBN | en ce qui concerne l'inn Pin¹ –0,3 V à +30 V par rapport à la broche GND ± 22 V |
| Tension de broches setp² | –0,3 V, +16 V |
| Current de broches SETP Ou | ± 20 mA |
| Setn PIN Tension | En ce qui concerne l'inn PIN¹ –0,3 V, +22 V par rapport à la broche GND ± 22 V |
| Setn Pin Current⁴ | ± 10 mA |
| Tension de broche vers le dépense² | –0,3 V, +16 V |
| Courant PIN OUFSP ( | ± 20 mA |
| Tension de broche en extérieur | En ce qui concerne l'inn PIN¹ –0,3 V, +22 V par rapport à la broche GND ± 22 V |
| Courant de la broche extérieure⁴ | ± 10 mA |
| Setn-to-OutSn différentiel⁵ | ± 22 V |
| Tension de broches d'urp | –0,3 V, +16 V |
| Tension de broches | En ce qui concerne l'inn PIN¹ –0,3 V, +22 V par rapport à la broche GND ± 22 V |
| Différentiel d'Outp-to-OutSp⁶ | ± 1,2 V |
| Différentiel out-to-outsn⁷ | ± 22 V |
| Différentiel inp-to-outp | ± 22 V |
| Différentiel Inp-to-OutSp | ± 22 V |
| Durée de court-circuit de sortie | Indéfini |
| Température | Gamme TJ de fonctionnement, une grade –40 ° C à + 125 ° C Plage de stockage –65 ° C à + 150 ° C |

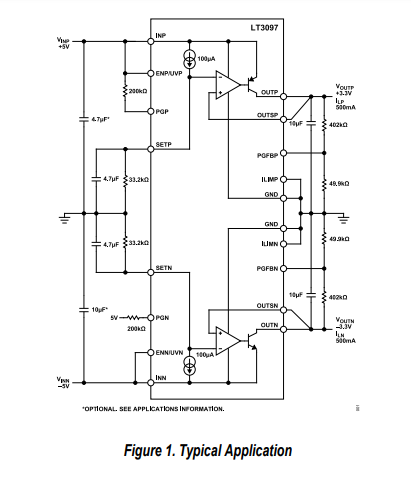

LT3097Circuit d'application typique
Le circuit d'application typique de LT3097 utilise ce régulateur de tension linéaire comme noyau pour construire un système de sortie à double positif. Le circuit se connecte à des alimentations positives et négatives (V₊, V₋). En coopérant avec des résistances comme 200kΩ, 420kΩ et des condensateurs tels que 4,7 μF, 1NF et en tirant parti de la régulation précise de LT3097, il atteint une sortie stable de + 2,27 V et -2,27 V (les deux à 500mA). Convient aux besoins à faible teneur en matière d'alimentation, à faible bruit, à haute précision, il peut être appliqué dans des scénarios tels que les chaînes de signaux analogiques et les instruments de précision. Grâce à la synergie des composants, il assure la stabilité de la tension et la capacité anti-interférence, servant de solution typique pour la conception de l'alimentation à haute performance.
LT3097 Ferbes
Bruit RMS de sortie ultra-bas: 0,8 μV RMS (10 Hz à 100 kHz)
Densité spectrale de bruit ultra-bas de sortie: 2 nv / √hz (positif) et 2,2 nv / √hz (négatif) à 10 kHz
Bruit ultra-bas 1 / F: 10 μV PP (positif) et 3,2 μV PP (négatif) (0,1 Hz à 10 Hz)
PSRR ultra-élevé: 76 dB (positif) et 74 dB (négatif) à 1 MHz
Courant de sortie: 500 mA
Large plage de tension d'entrée: ± 1,8 V à ± 20 V
Un condensateur unique par canal améliore le bruit et le PSRR
Régler le courant de broche: 100 μA, ± 1% de précision initiale
Résistance unique par canal Programmes Tension de sortie
Limite de courant programmable
Tension à faible décrochage: 260 mV (positif) et 235 mV (négatif)
Plage de tension de sortie: 0 V à 15 V (positive) et 0 V à –19,5 V (négatif)
Puissance programmable bonne
Capacité de démarrage rapide
Lockout de précision / sous-tension (UVLO)
Limite de courant interne avec repli
Condensateur de sortie minimum: 10 μF céramique
Compact, à profil bas, 22-laad, 6 mm × 3 mm, ensemble DFN en plastique
Applications LT3097
Le LT3097offre une valeur exceptionnelle dans les scénarios exigeant une puissance de haute qualité.
Alimentation bipolaire à très faible bruit: Il fournit un bruit ultra-bas (0,8 μV RMS positif, 2,2 NV / √Hz négatif) pour les circuits bipolaires sensibles au bruit comme les amplifications op-op, garantissant des sorties stables ± 0-15V / + 0 à -19,5 V.
Alimentation RF: Avec un PSRR ultra-élevé (76 dB / 74 dB à 1 MHz) et un faible bruit 1 / F, il prend en charge les PLL, les VCO, les mélangeurs et les amplificateurs en supprimant les interférences.
Instrumentation à faible bruit: L'architecture d'unité-gain minimise le bruit pour les analyseurs de spectre et les capteurs, permettant des mesures à l'échelle nanométrique.
Convertisseurs de données:Un déprochage faible (260 mV / 235 mV) et un démarrage rapide réduisent les erreurs dans les ADC / DAC à grande vitesse, augmentant l'eob et la plage dynamique.
Applications médicales:Sa stabilité améliore la clarté de l'IRM / CT et la précision de l'ECG, aidant le diagnostic précoce.
Supplies d'alimentation de précision:± 1% La précision de la broche de réglage et une faible régulation permettent une programmation de tension précise pour les références de laboratoire.
Postgulation de l'alimentation de commutation:Ultra-High PSRR supprime le bruit de 100 kHz-1 MHz, combinant l'efficacité avec un faible bruit pour les circuits sensibles.
Package LT3097

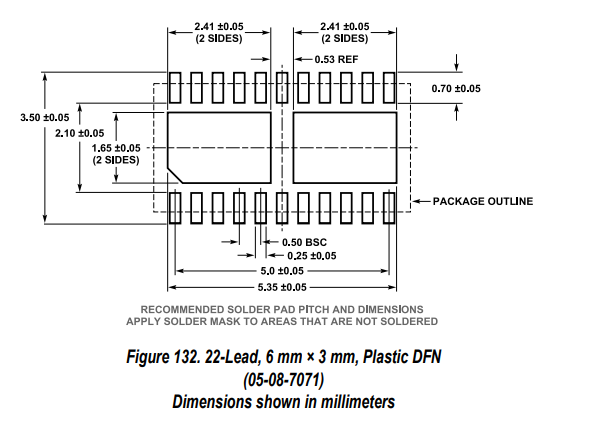

Le LT3097adopte un paquet DFN plastique (Dual - Flat - NO - plomb) en plastique de 6 mm × 3 mm. Comme le montre le diagramme, il a un contour compact. Les dimensions globales sont définies avec précision, avec des paramètres comme une longueur (5,35 ± 0,05 mm), une largeur (3,50 ± 0,05 mm), etc. La hauteur et les dimensions recommandées du plaqueur de soudure garantissent une soudure appropriée. Cet emballage offre une solution de sauvegarde à faible profil, d'espace, bénéfique pour les conceptions de circuits à densité élevée, tout en facilitant également la gestion thermique et les performances électriques dans les applications nécessitant une régulation élevée de puissance de précision.
LT3097 vs autres régulateurs de tension
| Fonctionnalité | LT3097 | LT1763 | TPS7A4700 |
|---|---|---|---|
| Courant de sortie | 500 mA | 500 mA | 1 a |
| Plage de tension de sortie | 0,6 V - 19,5 V | 1,22 V - 20V | 1,4 V - 20,5 V |
| Bruit de sortie | 0,8 μVRM | 20 μVRM | 4 μVRM |
| Psrr @ 1 kHz | 76 dB | 60 dB | 66 dB |
| Tension de dépôt | 250 mV | 300 mV | 200 MV |
Fabricant LT3097
Le LT3097est fabriqué par Analog Devices, Inc. (ADI), un leader mondial dans les circuits intégrés à haute performance, un signal mixte et un signal numérique (DSP). ADI a une longue réputation permanente pour l'innovation et la qualité dans l'industrie des semi-conducteurs. Depuis sa fondation, il s'est consacré au développement des technologies de coupe - Edge qui relèvent des défis de l'électronique moderne. Les produits de l'entreprise sont largement utilisés dans divers domaines, notamment l'automatisation industrielle, les communications, les soins de santé et l'automobile. En ce qui concerne le LT3097, ADI exploite son expertise approfondie dans la conception analogique. L'état de l'entreprise - OF - les installations de fabrication d'art et les processus de contrôle de la qualité rigoureux garantissent que le LT3097 répond aux normes élevées de faible bruit, de réjection à forte puissance (PSRR) et de réglementation de tension stable, ce qui en fait un choix préféré pour les applications exigeant une gestion précise de l'électricité.
LT3097 RÉGULATEUR LINÉART CATÉRIEUR-LOW-DROPOUT
RÉGULATEURS LINÉAIRES DE LOW-DROPOUT (LDOS)sont essentiels dans la gestion de l'alimentation, fournissant des tensions de sortie stables avec une différence de tension minimale entre l'entrée et la sortie (tension de dépôt). Cette fonctionnalité les permet de fonctionner efficacement même lorsque la tension d'entrée est proche de la sortie souhaitée, idéale pour les périphériques ou les systèmes alimentés par batterie avec des marges de tension étroites. Les LDO excellaient dans les applications sensibles au bruit en raison de leur capacité à supprimer le bruit d'entrée, en garantissant une puissance propre pour les composants sensibles comme les capteurs ou les circuits RF. Les paramètres clés comprennent la tension de dépôt, les niveaux de bruit, le rapport de rejet de l'alimentation électrique (PSRR) et la régulation de la charge, qui déterminent leur pertinence pour les tâches de précision. Parmi les LDO de haute performance, le LT3097 se démarque. Avec un abandon ultra-bas (260 mV pour des canaux positifs, 235 mV pour les canaux négatifs) et une suppression du bruit exceptionnelle, il est adapté à des scénarios exigeants, fusionnant les avantages LDO avec une capacité de sortie bipolaire pour répondre aux besoins de qualité de l'énergie stricts.
Conclusion
LT3097 est un régulateur de tension linéaire haute performanceaxé sur la gestion de la puissance de haute précision. Tirant parti de la régulation précise de la tension à double canal (offrant de manière stable ± 2,27 V / 500mA), un fonctionnement à faible bruit et de fortes capacités d'anti-interférence, il sert de solution de base pour les scénarios exigeant des alimentations à ultra-pure - telles que des chaînes de signaux analogiques, des instruments de précision et un équipement de test et de mesure haut de gamme.
En coopérant avec des composants périphériques, il assure efficacement la stabilité de la tension, supprime l'interférence du bruit et augmente directement la précision du signal du système et la fiabilité opérationnelle à long terme, agissant en tant que facilitateur de clé pour la conception de l'alimentation électrique dans les systèmes électroniques haute performance.
