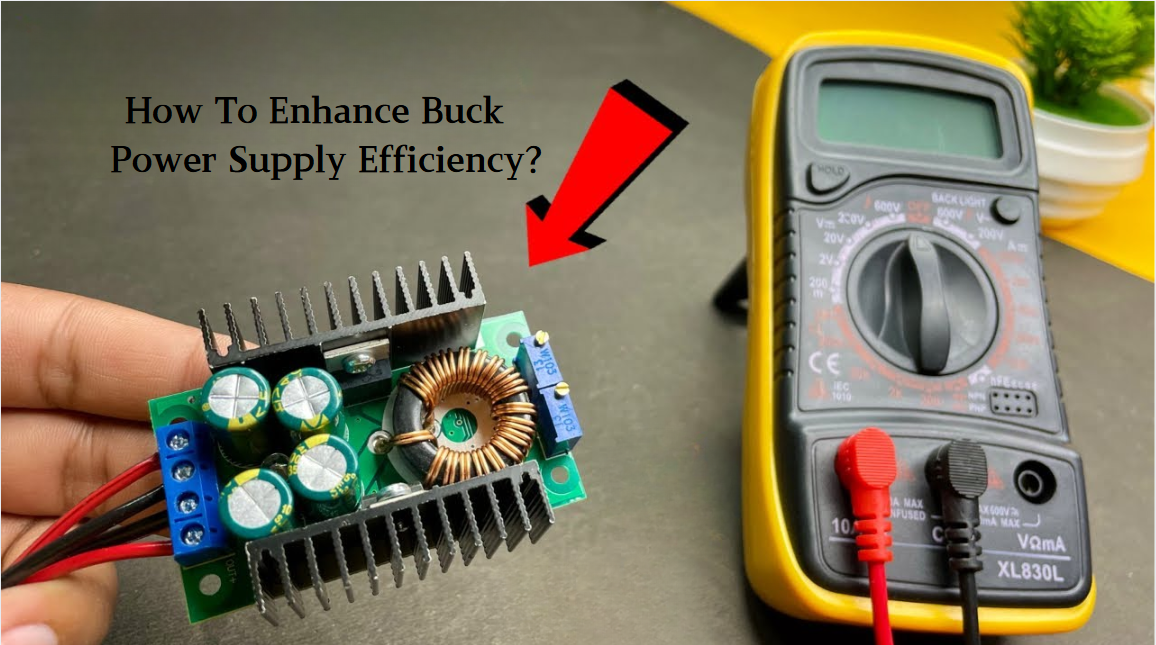

Stratégies clés pour améliorer l'efficacité de l'alimentation de Buck

Améliorer l'efficacité deCommutation de buck (peu verse)Les alimentations nécessitent une approche multidimensionnelle ciblant les sources de perte d'énergie, y compris la sélection des composants, l'optimisation de la topologie, les stratégies de contrôle et la gestion thermique. Vous trouverez ci-dessous les stratégies de base et les pratiques d'ingénierie:

1. Réduire les pertes de commutation: optimisation des processus dynamiques

1,1 Sélection de dispositifs de commutation à faible réussite

Dispositifs MOSFET / GAN:
Choisissez des composants avec une charge de porte basse (QG) et une capacité de sortie (COSS), telles que CSD18534Q5B de TI (QG = 6,5nc,).
Pour les applications à haute fréquence (> 1 MHz), utilisez des dispositifs de nitrure de gallium (GAN) (par exemple, TI LMG5200), ce qui augmente la vitesse de commutation de 10x et réduit les pertes de 50%.

Optimisation du circuit d'entraînement:
Utilisez des pilotes de porte dédiés (par exemple, TI UCC27211) pour comprimer les retards de commutation des nanosecondes aux picosecondes, en minimisant les pertes de chevauchement de la tension-courant pendant les transitions.

1.2 Techniques de commutation molle

Topologie quasi résonnante (QR):
Ajouter un condensateur résonnant au circuit de buck traditionnel pour tirer parti de l'inductance des fuites d'inductance et de la capacité de jonction MOSFET pourCommutation zéro tension (ZVS). Convient aux applications à haute tension (par exemple, 48v → 12V), cela améliore l'efficacité de 3% à 5%.

Contrôle échelonné en plusieurs phases:
Convertisseurs parallèles parallèles en 2 phases ou 4 phases avec des passages de phase de 180 ° / 90 ° pour réduire le courant d'entraînement d'entrée / sortie et distribuer des pertes de commutation. Idéal pour les scénarios à courant élevé (par exemple, les alimentations du serveur, TI TPS53631).

2. Minimiser les pertes de conduction: optimisation statique des paramètres

2.1 Remplacement complet des diodes par rectification synchrone

Comparaison des pertes en roue libre:
Une diode Schottky (chute de tension de 0,5 V) dissipe 2,5 W à une charge 5A, tandis qu'un MOSFET synchrone () se dissipe seulement 0,25 W, améliorant l'efficacité de ~ 8%.

Considérations de conduite:
Utilisez des contrôleurs avec un contrôle de temps mort (par exemple, ADI LTC7820) pour empêcher la pousse et optimiser l'efficacité de la charge de lumière via l'adaptation à temps.

2.2 Conception de composants à faible résistance

Inducteur:
Sélectionnez des inductances à faible DCR avec un enroulement à fil plat (par exemple, la série Coilcraft XAL, DCR <5mΩ) et le blindage magnétique pour réduire l'EMI.

Condensateur:
Condensateurs en céramique multicouches parallèles (MLCC) pour la capacité de sortie, avec ESR total <10mΩ. Par exemple, les condensateurs de 3 × 10 μF / 125 ℃ X7R en parallèle peuvent gérer> 6A COURANT.

3. Topologie et stratégies de contrôle: optimisation de l'efficacité dynamique

3.1 Commutation en mode adaptatif

Contrôle de détection de charge:
Passez à la modulation de fréquence d'impulsion (PFM) aux charges légères. Par exemple, le TI LM25118 maintient> 85% d'efficacité avec une charge <10mA et un courant de repos aussi faible que 30 μA.
Utilisez des PWM à fréquence fixe pour des charges lourdes pour assurer une réponse dynamique (par exemple, tension d'ondulation <1% de la tension de sortie).

3.2 Optimisation de tension d'entrée large

Régulation de tension segmentée:
Pour les plages d'entrée larges (par exemple, 4,5 V - 36 V), utilisez une topologie en cascade de boucle pour éviter les pertes de commutation excessives à partir de cycles de service faible (d <0,1) dans des convertisseurs de buck à un stade.
Exemple:Un mâle frontal réduit 36 ​​V à 12 V, et un mâle arrière s'élève à 5 V, améliorant l'efficacité totale de 6% par rapport à une conception à un stade.

4. Gestion thermique et mise en page: de la conception à la mise en œuvre

4.1 Caractérisation thermique des composants

Conception thermique MOSFET:
Choisissez des packages à faible résistance thermique (par exemple, QFN 3x3, ℃) et connectez les coussinets thermiques PCB directement aux enceintes métalliques pour maintenir la température de la jonction (TJ) en dessous de 100 ℃.

Inductance Thermal Derating:
Assurez-vous que le courant de fonctionnement de l'inductance reste inférieur à 80% du courant de saturation (par exemple, courant continu ≤8a pour une inductance de saturation 10A) pour éviter les baisses d'efficacité de la saturation centrale.

Boucle de puissance minimisée:
Gardez le condensateur d'entrée → MOSFET → Chemin d'inductance à moins de 10 mm. Utilisez des PCB à 4 couches avec un plan de masse complet dans la couche intérieure pour réduire l'inductance de la boucle (<1NH).

Isolement de puissance de signal:
Aiminez les lignes d'échantillonnage de rétroaction (FB) loin des nœuds d'inductance et de commutation pour éviter le couplage de bruit à haute fréquence; L'échantillonnage différentiel peut améliorer l'immunité du bruit.

5. Technologies de pointe et études de cas

5.1 Applications de semi-conducteurs à large bande

Gan Buck Power Alimentation:
Une conception FET TI LMG5200 GAn pour l'alimentation 24 V → 3,3 V / 5A fonctionne à 2 MHz, réduisant la taille des inductoires de 50% et atteignant une efficacité de 94% (contre 90% pour les MOSFET traditionnels).

5.2 Techniques d'intégration magnétique

Solutions d'inductance couplées:
Dans les convertisseurs de mâles multi-phases, les inductances à noyau magnétique intégré (par exemple, buck en phase 2) améliorent l'annulation du courant d'ondulation de 30% et réduisent les pertes de noyau de 20%.

6. Vérification et débogage de l'optimisation de l'efficacité

Points de test clés:
Utilisez un oscilloscope pour mesurer les VG MOSFET et les formes d'onde VDS, assurant des temps de transition de commutation <50ns et une sonnerie minimale (dépassement <10% de la tension d'alimentation).
Utilisez un imageur thermique infrarouge pour vérifierMosfetet les températures d'inductance, en maintenant les différences de température des points chauds dans les 10 ℃ pour éviter la surchauffe localisée.

Méthode de décomposition des pertes:
Mesurez les pertes à vide (dominées par le changement de pertes) avec l'inducteur déconnecté et les pertes de conduction à charge complète avec l'inductance connectée, pour identifier et optimiser les sources de perte primaire.

Conclusion: une approche systémique de l'amélioration de l'efficacité

Haute fréquence + large-bandgap: Convient pour les applications sensibles à la taille (par exemple, les alimentations de drone), échangeant certaines pertes de commutation pour des facteurs de forme compacts.

Rectification synchrone + multi-phases: Idéal pour les scénarios à courant élevé (par exemple, les alimentations CPU), réduisant la contrainte à disque unique grâce à un partage de courant parallèle.

Contrôle adaptatif + conception thermique: Assure une efficacité élevée dans toutes les gammes de charge (charge légère> 80%, charge lourde> 92%) et prolonge la durée de vie des composants via la gestion thermique.

En intégrant ces stratégies, l'efficacité de l'alimentation de Buck peut atteindre 92% à 95% à des charges typiques (50%), répondant aux exigences d'EMI et d'élévation de la température tout en fournissant des solutions fiables pour les systèmes d'énergie à haute densité.
