Texas Instruments SN74ACT16245QDLREP+ Bom
LeTexas Instruments SN74ACT16245QDLREPest un émetteur-récepteur de bus 16 bits haute performance. Conçu pour des environnements industriels et automobiles rigoureux, il fonctionne de manière fiable de -40 ° C à + 125 ° C. Avec son double architecture à 3 états non inversé 8 bits, il permet un transfert de données bidirectionnel efficace. Il offre une compatibilité TTL, un fonctionnement à faible bruit et d'excellentes capacités de conduite en bus, ce qui le rend idéal pour la communication de données à grande vitesse dans des applications exigeantes.

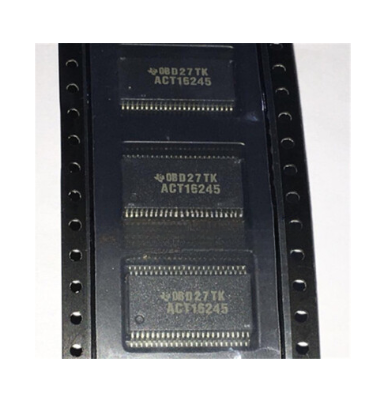

Texas Instruments SN74ACT16245QDLREP
Le SN74ACT16245QDLREP de Texas Instruments est unÉmetteur-récepteur de bus de 16 bits performant, spécialement conçu pour les applications industrielles et automobiles dans des environnements difficiles. Ce qui suit est un résumé de ses caractéristiques de base:
Fiabilité dans une large gamme de températures
Plage de température de fonctionnement: -40 ° C à + 125 ° C, adapté à des environnements à haute et basse température.
Il a la certification des composants conformément aux normes de l'industrie des JEDEC et a réussi des tests de vie accélérés tels que Hast (test de contrainte très accéléré) et le cycle de température, garantissant une stabilité à long terme.
Transmission de données bidirectionnelles
Il dispose d'une double architecture de l'émetteur-récepteur à trois états non inversé 8 bits, prenant en charge la communication de bus bidirectionnelle asynchrone.
La direction du flux de données (A → B ou B → A) est contrôlée par la broche DIR, et la broche G peut isoler complètement le bus.
Compatibilité TTL et capacité de conduite en bus
L'entrée est compatible avec la tension TTL, et la sortie a une conception à trois états, ce qui lui permet de conduire directement les lignes de bus.
Il prend en charge la transmission de données bidirectionnels et a une architecture à travers qui optimise la disposition des PCB.
Conception à faible bruit
La configuration de la broche VCC et GND distribuée réduit les interférences de bruit lors de la commutation à grande vitesse.
Il convient aux scénarios de transmission de données à haute fréquence.
Support de fabrication amélioré
Il fournit une prise en charge améliorée pour les problèmes de DMS (diminuer la source de fabrication) pour garantir la stabilité à long terme de l'approvisionnement.
Il dispose d'un mécanisme de notification de changement de produit bien établi, ce qui est pratique pour les clients pour gérer les risques de la chaîne d'approvisionnement.
Emballage et compatibilité
Il est emballé dans SSOP (DL) et est disponible en emballage de bande et de moulinet, conforme à la norme ROHS.
Il est membre de la famille Texas Instruments Widebus et est compatible avec d'autres appareils de la même série.
Spécifications techniques
Tension d'alimentation: 4,5 V à 5,5 V (VCC)
Plage de tension d'entrée: -0,5 V à VCC + 0,5 V
Courant de sortie: ± 24mA (continu)
Température de fonctionnement: -40 ° C à + 125 ° C
Texas Instruments SN74ACT16245QDLREP
Systèmes informatiques: Dans les architectures informatiques, il peut être utilisé pour la communication de données entre différents composants tels que le CPU, la mémoire et les dispositifs périphériques. Par exemple, il peut transmettre des données entre le bus mémoire et le bus d'E / S, assurant un flux de données et un isolement appropriés en cas de besoin. Il aide à optimiser la disposition des PCB avec son flux - à travers l'architecture, ce qui est bénéfique dans les conceptions complexes de la carte mère d'ordinateur.
Automatisation industrielle: Dans les systèmes de contrôle industriels, cet émetteur-récepteur peut être utilisé pour connecter différentes unités de contrôle, capteurs et actionneurs. Il permet une transmission fiable des données entre divers appareils dans des environnements industriels durs, avec ses performances de température étendues de - 40 ° C à 125 ° C, ce qui permet un fonctionnement dans des conditions extrêmes. Il peut également gérer la communication asynchrone à deux voies requise entre différentes parties du système d'automatisation.
Équipement de télécommunications: Dans les dispositifs de télécommunications comme les routeurs, les commutateurs et les stations de base, le SN74ACT16245QDLREP peut être utilisé pour la transmission des données entre différents modules ou cartes. Il aide à assurer l'intégrité des signaux de données et fournit les capacités d'isolement et de bus nécessaires. Les sorties d'état 3 sont utiles pour gérer efficacement les lignes de bus dans un scénario de communication multi-appareils.
Équipement de test et de mesure: Lors de la conception d'instruments de test tels que des oscilloscopes, des analyseurs logiques et des générateurs de signaux, ce transmetteur peut être utilisé pour interfacer différents sous-systèmes. Il permet un transfert de données précis entre le circuit de mesure et les unités d'affichage ou de contrôle. Le support amélioré des sources de fabrication (DMS) en diminution garantit la disponibilité et la fiabilité à long terme du composant dans ces types d'équipements.
Texas Instruments SN74ACT16245QDLREP Fiche technique

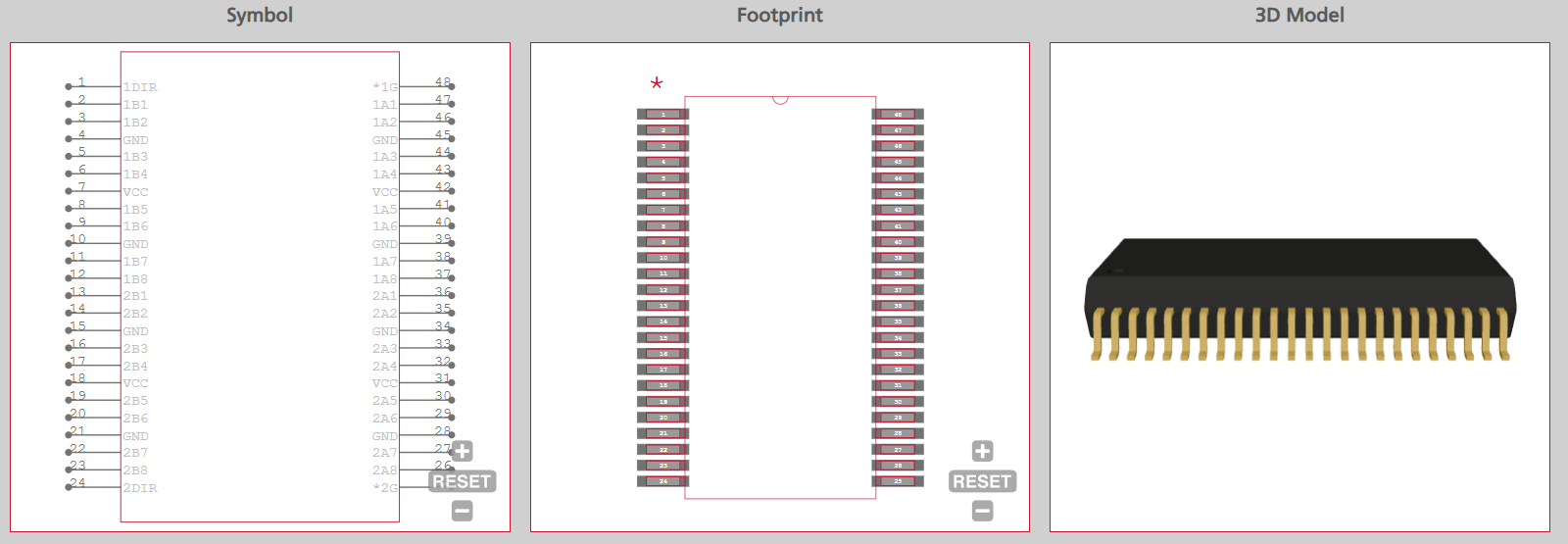

Texas Instruments SN74ACT16245QDLREP
Épingles de puissance et de sol:
VCC: Cette broche est connectée à l'alimentation, qui fonctionne généralement dans la plage de 4,5 V à 5,5 V. Il fournit la puissance électrique nécessaire pour que l'appareil fonctionne.
GND: La broche de terre sert de point de référence électrique pour la puce. Il est connecté au plan de masse de la carte de circuit imprimé pour compléter le circuit électrique.
- Broches de données:
A0 - A7: Ce sont les broches d'entrée / sortie pour le bus de données A. Ils peuvent être utilisés pour transmettre ou recevoir des données en fonction du contrôle de direction.
B0 - B7: Ce sont les broches d'entrée / sortie pour le bus de données B, similaire à A0 - A7, mais pour l'autre bus de données.
Épingles de contrôle:
Diron: La broche de commande de direction. Lorsque cette broche est élevée, les données sont transférées du bus A au bus B (A → B). Lorsqu'il est faible, les données sont transférées du bus B au bus A (B → A).
G: La sortie Activer / Désactiver la broche. Lorsque cette broche est faible, les sorties sont activées, ce qui permet de transférer les données entre les bus. Lorsqu'il est élevé, les sorties sont dans un état élevé d'impédance, isolant efficacement les bus les uns des autres.
Pourquoi choisir Texas Instruments SN74ACT16245QDLREP？
Il existe plusieurs raisons impérieuses de choisir leTexas Instruments SN74ACT16245QDLREP BUS Émetteur-récepteur de bus 16 bits:
- Fiabilité dans des environnements difficiles: Avec une plage de température de fonctionnement de -40 ° C à + 125 ° C, il peut fonctionner de manière fiable dans des conditions froides ou chaudes extrêmes, ce qui le rend adapté aux applications industrielles et automobiles où les variations de température sont courantes. Sa conformité avec les normes de l'industrie des JEDEC et le succès réussi de tests de vie accélérés comme le cycle Hast et la température garantissent davantage la stabilité et la durabilité à long terme.
- Transmission de données bidirectionnelles efficaces: L'architecture d'émetteur-récepteur à trois états à double inversion 8 bits permet une communication de bus bidirectionnelle asynchrone sans couture. La capacité de contrôler la direction du flux de données via la broche DIR et d'isoler complètement le bus à l'aide de la broche G offre une flexibilité et une précision dans la gestion du transfert de données, ce qui est crucial pour les opérations de système complexes.
- Compatibilité TTL et capacité de conduite forte: Être compatible TTL à tension à l'entrée et avoir une conception de sortie à trois états lui permet d'interfacer directement et de conduire des lignes de bus sans circuits complexes supplémentaires. Cela simplifie le processus de conception et réduit le nombre de composants, économisant à la fois l'espace et le coût sur la carte de circuit imprimé (PCB). La prise en charge du transfert de données bidirectionnelles et l'architecture optimisée à travers pour la disposition des PCB améliorent encore sa convivialité.
- Performance à faible bruit: La configuration de la broche VCC et GND distribuée aide à minimiser l'interférence du bruit pendant les opérations de commutation à grande vitesse. Ceci est particulièrement important dans les applications qui impliquent une transmission de données à haute fréquence, car elle garantit l'intégrité du signal et réduit le risque d'erreurs, conduisant à des performances du système plus stables et fiables.
- Amélioration de la fabrication et du support de la chaîne d'approvisionnement: Le support amélioré des instruments de Texas pour les problèmes de DMS (diminution de la source de fabrication) signifie un approvisionnement à long terme plus stable. Le mécanisme complet de notification des changements de produit permet également aux clients de mieux gérer les risques de la chaîne d'approvisionnement, garantissant que leurs projets ne sont pas perturbés en raison de changements de composants inattendus.
- Emballage et compatibilité: Le package SSOP (DL) avec du ruban adhésif et de l'emballage de bobine est pratique pour les processus de fabrication automatisés. De plus, être conforme à la norme ROHS en fait un choix respectueux de l'environnement. Son appartenance à la compatibilité de la famille Texas Instruments Widebus et des épingles avec d'autres appareils de la série offrent une flexibilité de conception et le potentiel de mises à niveau ou de remplacements faciles à l'avenir.
- Spécifications techniques appropriées: Avec une plage de tension d'alimentation de 4,5 V à 5,5 V (VCC), une plage de tension d'entrée appropriée et un courant de sortie de ± 24mA (continu), il peut répondre aux exigences électriques de nombreuses applications typiques. La plage de température de fonctionnement définie s'aligne également bien avec ses cas d'utilisation prévus dans les secteurs industriel et automobile.
Texas Instruments SN74ACT16245QDLREP Catégorie-16 bits Émetteur-récepteur de bus
Un émetteur-récepteur de bus 16 bits joue un rôle crucial dans les systèmes numériques modernes en permettant un transfert de données efficace entre les différents composants. Ces émetteurs-récepteurs sont conçus pour gérer le flux de données sur un bus 16 bits, garantissant une communication transparente dans des dispositifs électroniques complexes.
L'une des fonctions clés d'un émetteur-récepteur de bus 16 bits est sa capacité à soutenir la transmission de données bidirectionnelles. Cela permet un mouvement flexible des données entre les différentes parties d'un système, comme entre un microcontrôleur et des modules de mémoire ou des dispositifs périphériques. De plus, de nombreux émetteurs-récepteurs de bus 16 bits comportent des sorties à trois états, qui peuvent être placées dans un état à forte impédance. Cela permet à plusieurs appareils de partager le même bus sans interférence, améliorant l'évolutivité du système et la flexibilité de conception.
Un autre aspect important est la compatibilité. La plupart des émetteurs-récepteurs de bus 16 bits sont conçus pour être compatibles avec des niveaux de logique standard comme TTL ou CMOS, ce qui les rend faciles à intégrer dans les systèmes existants. Ils offrent également souvent des caractéristiques pour réduire le bruit et améliorer l'intégrité du signal, en particulier dans les scénarios de transfert de données à grande vitesse.
Les Texas Instruments SN74ACT16245QDLREP se démarquent parmi les émetteurs-récepteurs de bus 16 bits. Avec sa large plage de température de fonctionnement, une excellente compatibilité TTL et des caractéristiques de contrôle robustes comme les broches Dir et G, il est bien adapté aux applications industrielles et automobiles. Sa conception à faible bruit et sa prise en charge de fabrication améliorée ajoutent en outre à son attrait, ce qui en fait un choix fiable pour les ingénieurs qui cherchent à construire des systèmes numériques haute performance.
SN74ACT16245QDLREPTexas Instruments
Texas Instruments (TI) a réalisé des exploits remarquables dans le domaine de l'émetteur-récepteur de bus. Il offre un large éventail d'émetteurs-récepteurs adaptés à diverses applications.
Dans les secteurs industriels et automobiles, les émetteurs-récepteurs de TI Can's Can (Controller Area) comme les ISO 1042 et ISO 1042 - Q1 sont hors concours. Ils combinent une protection contre les défauts de bus avec une immunité transitoire à mode commun élevé, avec une protection contre les défauts de bus ± 70 VDC et une plage de tension de mode commune ± 30 V. Leurs options d'isolement renforcées et leur capacité à fonctionner dans des environnements bruyants les rendent idéaux pour des systèmes tels que l'infrastructure de grille, les lecteurs moteurs et les véhicules hybrides / électriques.
Pour la communication des données, TI a introduit les premiers émetteurs-récepteurs du Mode commun Rs - 485 au monde au monde dans la famille SN65HVD2X. Ces appareils ont une plage de tension de mode commune plus que le double des exigences TIA / EIA - 485, adaptées aux applications de câbles longues dans des paramètres industriels durs comme l'automatisation d'usine et les réseaux de sécurité. Ils prennent en charge des taux de signalisation élevés, le SN65HVD20 atteignant jusqu'à 25 Mbps et offrent des fonctionnalités telles que la protection ESD élevée et le fonctionnement de l'infection.
Le SN74ACT16245QDLREP, conçu pour des conditions difficiles, fait partie du portefeuille large de TI. Ses contributions, ainsi que le reste des produits de TI, ont fait de l'entreprise une force dominante sur le marché des émetteurs-récepteurs de bus, offrant des solutions de performance fiables et élevées pour les ingénieurs dans le monde.
Pièces alternatives pour SN74ACT16245QDLREP
| Numéro de pièce | Fabricant | Description |
|---|---|---|
| 74ACT16245DLRG4 | Texas Instruments | Émetteurs-récepteurs de bus 16 bits avec sorties à 3 États, 48-SSOP, -40 à 85 |
| 74ACTQ16245SSCX | Texas Instruments | Série ACT, émetteur-récepteur double 8 bits, vraie sortie, PDSO48, 0,300 pouce, SSOP-48 |
| 74ACT16245SSC | Fairchild Semiconductor Corporation | Émetteur-récepteur de bus, série ACT, 2-FUNC, 8 bits, sortie vraie, CMOS, PDSO48, 0,300 pouce, MO-118, SSOP-48 |
| SN74ACT16245QDL | Texas Instruments | Série ACT, émetteur-récepteur double 8 bits, vraie sortie, PDSO48, 0,300 pouce, SSOP-48 |
| 74ACTQ16245SSC | Texas Instruments | Série ACT, émetteur-récepteur double 8 bits, vraie sortie, PDSO48, 0,300 pouce, SSOP-48 |
SN74ACT16245QDLREP VS. 74ACT16245DL
| Photos |  |  |
| Parties | SN74ACT16245QDLREP+ Bom | 74ACT16245DL+ Bom |
| Code pbfree | Oui | |
| Code ROHS | Oui | |
| Code du cycle de vie des pièces | Actif | Obsolète |
| Fabricant IHS | Texas Instruments Inc | Semi-conducteurs NXP |
| Code de package de pièce | Ssop | |
| Description du package | Vert, plastique, SSOP-48 | |
| Comptage des broches | 48 | |
| Atteignez le code de conformité | conforme | inconnu |
| Code ECCN | EAR99 | |
| Code HTS | 8542.39.00.01 | 8542.39.00.01 |
| Fabricant de Samacsys | Texas Instruments | |
| Type de contrôle | Contrôle commun | |
| Compter la direction | Bidirectionnel | |
| Famille | ACTE | ACTE |
| Code JESD-30 | R-PDSO-G48 | R-PDSO-G48 |
| Code JESD-609 | E4 | |
| Longueur | 15.875 mm | 15.875 mm |
| Capacité de chargement (CL) | 50 pf | |
| Type IC logique | Émetteur-récepteur | Émetteur-récepteur |
| Max I (OL) | 0,008 A | |
| Niveau de sensibilité à l'humidité | 1 | |
| Nombre de bits | 8 | |
| Nombre de fonctions | 16 | 2 |
| Nombre de ports | 2 | 2 |
| Nombre de terminaux | 48 | 48 |
| Température de fonctionnement-max | 125 ° C | 85 ° C |
| Température de fonctionnement | -40 ° C | -40 ° C |
| Caractéristiques de sortie | À 3 États | |
| Polarité de sortie | VRAI | |
| Package de carrosserie | Plastique / époxy | Plastique / époxy |
| Code de package | Ssop | Ssop |
| Code d'équivalence du package | SSOP48, .4 | |
| Forme de package | RECTANGULAIRE | RECTANGULAIRE |
| Style de package | Petit contour, pitch rétractable | Petit contour, pitch rétractable |
| Méthode d'emballage | Tr | |
| Température de reflux maximale (CEL) | 260 | |
| Alimentation Current-Max (ICC) | 0,016 Ma | |
| Prop. Delay @ nom-Sup | 11,5 ns | |
| Retard de propagation (TPD) | 11,5 ns | 9 ns |
| Statut de qualification | Pas qualifié | Pas qualifié |
| Déclencheur de schmitt | OUI | |
| Hauteur assise-max | 2,79 mm | 2,8 mm |
| Tension d'alimentation-max (VSUP) | 5,5 V | 5,5 V |
| Tension d'alimentation-minuscule (VSUP) | 4,5 V | 4,5 V |
| Tension d'alimentation-nom (VSUP) | 5 V | 5 V& l
