  • Comprendre IC 7408: un composant fondamental de la conception de la logique numérique

Dans le domaine vaste et complexe de l'électronique numérique, les circuits intégrés (ICS) servent de blocs de construction qui permettent la création de systèmes complexes et puissants. Parmi cesl'IC 7408Tive un endroit spécial en tant que composant fondamental dans la conception de la logique numérique. Cet article vise à fournir une compréhension complète de l'IC 7408, couvrant son concept de base, son diagramme de broches, son tableau de vérité, son principe de travail, ses fonctionnalités, ses applications, etc. Que vous soyez un novice dans le domaine de l'électronique ou un ingénieur chevronné, ce guide vous donnera les connaissances pour utiliser efficacement l'IC 7408 dans vos projets.

Concept de base de IC 7408

L'IC 7408est membre de la série 7400 de CI logique numérique. Il est spécialement conçu comme une entrée quad 2 et une porte, ce qui signifie qu'il contient quatre portes indépendantes et des portes dans un seul package. Chaque porte a deux bornes d'entrée et une borne de sortie. La porte et une porte logique fondamentale de l'électronique numérique qui effectue l'opération de conjonction logique. Dans l'algèbre booléenne, la sortie d'une porte et de la porte est vraie (niveau logique 1) uniquement lorsque ses deux entrées sont vraies (niveau logique 1). Mathématiquement, si nous désignons les deux entrées d'un et de la porte en tant que A et B, et la sortie comme y, l'opération peut être représentée comme \ (y = a \ cdot b \).

Cette opération logique simple mais puissante constitue la base de nombreux circuits numériques. Par exemple, dans un système de sécurité, une porte et une porte peuvent être utilisées pour garantir qu'une alarme n'est déclenchée que lorsque un capteur de mouvement et un capteur de porte - Open sont activés simultanément.Le 7408 IC, avec ses quatre et portes, fournit une manière pratique et compacte d'implémenter les opérations multiples et - logiques en un seul circuit.

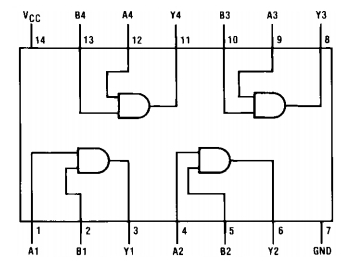

Diagramme de broches de IC 7408

L'IC 7408 est généralement emballé dans un package en ligne à 14 broches (DIP). Chaque broche a une fonction spécifique, qui est cruciale à comprendre pour une connexion de circuit appropriée.

PIN N °Nom de brocheDescription
1Une porte d'entrée 1La première entrée pour la première et la porte
2B Gate d'entrée 1La deuxième entrée pour la première et la porte
3Y Gate de sortie 1La sortie pour la première et la porte
4Une porte d'entrée 2La première entrée pour la deuxième et la porte
5B Gate d'entrée 2La deuxième entrée pour la deuxième et la porte
6Y Gate de sortie 2La sortie pour la deuxième et la porte
7SolConnecté au sol ou au côté négatif de l'alimentation
8Y Gate de sortie 3La sortie pour la troisième et la porte
9B Gate d'entrée 3La deuxième entrée pour la troisième et la porte
10Une porte d'entrée 3La première entrée pour la troisième et la porte
11Y Gate de sortie 4La sortie pour la quatrième et la porte
12B Gate d'entrée 4La deuxième entrée pour la quatrième et la porte
13Une porte d'entrée 4La première entrée pour la quatrième et la porte
14VCC - Alimentation positiveConnecté au côté positif de l'alimentation

7408 IC Pin Diagram.png

Cette configuration à 14 broches permetLe 7408 ICPour abriter quatre portes indépendantes, ce qui en fait un composant compact et efficace pour effectuer des opérations logiques dans divers circuits numériques. Le double emballage en ligne (DIP) du CI est conçu pour une insertion facile dans les planches à pain ou la soudure sur les circuits imprimés (PCB). La séparation claire des broches d'entrée et de sortie de chaque porte sur le CI rend pratique pour les concepteurs de circuits d'utiliser le 7408 dans des conceptions complexes sans interférence entre les portes.

Tableau de vérité de IC 7408

Le tableau de vérité d'une porte et de la porte, et par extension, le 7408 IC qui contient quatre et les portes, définit la relation entre les états d'entrée et de sortie. Pour une entrée et une porte:
Entrée AEntrée bSortie y
0 (bas)0 (bas)0 (bas)
0 (bas)1 (haut)0 (bas)
1 (haut)0 (bas)0 (bas)
1 (haut)1 (haut)1 (haut)
Ce tableau montre que la sortie de la porte et la porte est élevée (niveau logique 1) uniquement lorsque l'entrée A et l'entrée B sont élevées. Dans tous les autres cas, lorsque l'une ou les deux entrées est faible (niveau logique 0), la sortie est faible. Ce comportement logique est cohérent dans les quatre et les portes dans le 7408 IC. Par exemple, si nous considérons la porte 1 dans le 7408 avec les entrées A1 et B1, lorsque A1 = 0 et B1 = 0, la sortie Y1 sera 0. Si A1 = 1 et B1 = 0, Y1 sera toujours 0. Uniquement lorsque A1 = 1 et B1 = 1, Y1 sera 1.

La table de vérité est un outil fondamental pour comprendre et concevoir des circuits numériques. Il permet aux ingénieurs de prédire la sortie d'un circuit en fonction des valeurs d'entrée, ce qui est essentiel pour le dépannage et l'optimisation des performances du circuit.

Principe de travail de IC 7408

L'IC 7408fonctionne basé sur les principes de la technologie TTL. Les circuits TTL utilisent des transistors bipolaires pour implémenter les fonctions logiques. Dans le cas des portes du 7408:

Étape d'entrée: Chaque porte a un transistor multi-émetteur au stade d'entrée. Les émetteurs de ce transistor sont connectés aux broches d'entrée (par exemple, pour la porte 1, les émetteurs sont connectés à A1 et B1). Lorsque les deux entrées sont élevées (niveau logique 1), les jonctions d'émetteur de base du transistor multi-émetteur sont biaisées vers l'avant. Cela provoque un circulation du courant à travers le transistor.

Étape de sortie: L'étape de sortie de la porte et se compose d'une configuration de sortie totémique. Il a un transistor à traction supérieure et un transistor inférieur de traction vers le bas. Lorsque le courant traverse le transistor multi-émetteur au stade d'entrée (c'est-à-dire lorsque les deux entrées sont élevées), le transistor à baisse inférieur dans l'étape de sortie est activé. Cela tire la tension de sortie près du niveau du sol (niveau logique 0). Lorsque l'une ou l'autre ou les deux entrées sont faibles, le transistor multi-émetteur dans l'étape d'entrée ne se déroule pas et le transistor de traction supérieur dans l'étape de sortie s'allume. Cela tire la tension de sortie près du niveau VCC (niveau logique 1).

En substance, le 7408 IC utilise les propriétés électriques des transistors pour implémenter la logique et le fonctionnement. L'utilisation de la technologie TTL offre des avantages tels qu'un fonctionnement relativement élevé et une bonne immunité de bruit, ce qui rend le 7408 adapté à une large gamme d'applications numériques.

Caractéristiques et spécifications de IC 7408

Fonctionnalités IC 7408

Multiples et portes: Comme quad 2 - entrée et porte,le 7408Fournit quatre portes indépendantes dans un seul package. Cela réduit le nombre de composants dans un circuit, simplifie la disposition des PCB et peut également réduire le coût global du circuit.

Compatibilité: Le 7408 est compatible avec d'autres familles logiques telles que les CMO (métal complémentaire - oxyde - semi-conducteur) et NMOS (N - canal métallique - oxyde - semi-conducteur). Cela permet une intégration facile dans une grande variété de systèmes numériques. Cependant, lors de l'interfaçage avec les circuits CMOS, certaines considérations supplémentaires peuvent être nécessaires, telles que le changement de niveau, pour assurer un bon fonctionnement.

Immunité à bruit élevé: Les dispositifs basés sur TTL comme le 7408 sont connus pour leur immunité de bruit élevé. Ils peuvent tolérer une certaine quantité de bruit électrique sur les lignes d'entrée sans affecter la logique de sortie. Cela les rend adaptés à une utilisation dans des environnements où il peut y avoir des interférences électromagnétiques, comme les paramètres industriels.

Commutation à vitesse élevée: Le 7408 a une vitesse de commutation relativement rapide. Le délai de propagation, qui est le temps nécessaire pour qu'un changement de l'entrée soit reflété dans la sortie, est généralement dans la plage de 10 à 15 nanosecondes. Cela le rend adapté aux applications où des temps de réponse rapides sont nécessaires, comme dans les systèmes de traitement des données numériques et de communication.

Ventilateur - capacité de sortie: Le 7408 a un ventilateur - sur 10 charges TTL. Ventilateur - Out fait référence au nombre d'entrées TTL standard que la sortie du CI peut entraîner. Cela signifie que la sortie de chaque porte et de la porte du 7408 peut être connectée à jusqu'à 10 autres entrées TTL - compatibles sans avoir besoin de tamponner ou d'amplification supplémentaire.

Large plage de température de fonctionnement: L'IC 7408 peut fonctionner sur une plage de températures relativement large, généralement de 0 ° C à 70 ° C. Cela le rend adapté à une utilisation dans une variété d'applications, de l'électronique grand public aux systèmes de contrôle industriel. Il existe également des versions de température étendues qui peuvent fonctionner dans des conditions encore plus extrêmes.

Spécifications IC 7408

7408 Spécification de circuit intégré

Description

Taper

Quad 2 entrave et porte

Nombre de portes

4 Indépendant et portes

Nombre d'épingles

14

Tension d'alimentation (VCC)

Généralement, 4,75 V à 5,25 V (niveau TTL)

Tension d'entrée (haut)

Minimum 2V (pour une entrée de haut niveau)

Tension d'entrée (bas)

Maximum 0,8 V (pour une entrée de bas niveau)

Tension de sortie (haut)

Près de VCC (lorsque la sortie est élevée)

Tension de sortie (bas)

Près de 0v (lorsque la sortie est faible)

Température de fonctionnement

Généralement 0 ° C à 70 ° C

Fan-out

10 charges TTL

Retard de propagation

Environ 10-15 ns

Dissipation de puissance

Environ 10-20 MW par porte

Type de package

Double ensemble en ligne (DIP)

Applications de IC 7408

Portes logiques numériques: Le 7408 est, à la base, utilisé pour l'implémentation et les portes logiques. Ces portes sont fondamentales dans la conception de circuits numériques et sont utilisées pour créer des fonctions logiques plus complexes. Par exemple, dans un circuit de comparaison numérique, et les portes peuvent être utilisées pour comparer deux nombres binaires bit - by - bit.

Comptoirs binaires: Dans un contre-circuit binaire, et les portes peuvent être utilisées en combinaison avec des flops flip pour contrôler la séquence de comptage. Le 7408 peut être utilisé pour implémenter la logique qui détermine le moment où le compteur doit incrémenter ou réinitialiser.

Multiplexeurs: Les multiplexeurs sont des circuits qui sélectionnent l'un des nombreux signaux d'entrée et le transmettent à la sortie. Et les portes sont utilisées dans la logique de contrôle des multiplexeurs pour déterminer quelle entrée doit être sélectionnée en fonction des signaux de contrôle. Le 7408 peut être utilisé pour implémenter ces fonctions de contrôle et basées sur les fonctions.

Tongs: Flip - Les flops sont des éléments de mémoire de base dans les circuits numériques. Et les portes sont utilisées dans la construction de flip - flops pour contrôler l'ensemble, la réinitialisation et les entrées d'horloge. Le 7408 peut être utilisé pour implémenter le fonctionnement nécessaire et logique pour le fonctionnement de flop.

Chauffeur de bus / récepteur: Dans un système numérique avec un bus commun, les chauffeurs de bus et les récepteurs sont utilisés pour interfacer différents composants de l'autobus. Et les portes peuvent être utilisées dans la logique de contrôle de ces pilotes et récepteurs pour assurer un transfert de données approprié. Le 7408 peut être utilisé pour implémenter ces fonctions de contrôle.

Adresser des décodeurs: Les décodeurs d'adresses sont utilisés dans les systèmes de mémoire pour sélectionner une emplacement de mémoire spécifique en fonction des entrées d'adresse. Et les portes sont utilisées dans la logique du décodeur pour décoder les bits d'adresse. Le 7408 peut être utilisé pour construire ces circuits de décodeur d'adresses.

Verrouillage de données: Les verrous de données sont utilisés pour stocker temporairement les données. Et les portes sont utilisées dans la logique de contrôle des verrous de données à contrôler lorsque les données sont chargées dans le verrou. Le 7408 peut être utilisé pour implémenter cette logique de contrôle.

Projets éducatifs et expérimentaux: En raison de sa simplicité et de sa nature fondamentale, le 7408 est largement utilisé dans des contextes éducatifs pour enseigner les concepts de logique numérique. Les étudiants peuvent l'utiliser pour créer des circuits numériques de base et en savoir plus sur le fonctionnement et les portes, ainsi que des systèmes numériques plus complexes.

Notes maximales absolues de IC 7408

L'IC 7408Les notes maximales absolues définissent les limites opérationnelles critiques pour prévenir les dommages permanents ou la dégradation des performances. Ces notes comprennent:

Tension d'alimentation7v
Tension d'entrée5,5 V
Fonctionnement de la température de l'air libre0 ° C à + 70 ° C
Plage de températures de stockage-65 ° C à + 150 ° C
Retard de propagation maximale10 ns
Opération à grande vitessejusqu'à 10 MHz

Tension d'alimentation (VCC): La tension d'alimentation maximale autorisée est de 7 V, dépassant le 5V recommandé de 40%. La dépassement peut provoquer une rupture thermique ou un transistor.

Tension d'entrée: Les entrées ne doivent pas dépasser 5,5 V, car des tensions au-delà de cela peuvent biais en avant les diodes de protection des entrées, conduisant à un débit de courant excessif et à un épuisement potentiel.

Température de fonctionnement: Le 7408 de qualité commerciale fonctionne entre 0 ° C et 70 ° C. Un fonctionnement prolongé au-delà de 70 ° C augmente la fuite du transistor, risquant des erreurs logiques, tandis que en dessous de 0 ° C, la mobilité réduite des porteurs peut ralentir les vitesses de commutation.

Température de stockage: Le CI résiste à -65 ° C à 150 ° C pendant le stockage, mais les températures extrêmes peuvent dégrader les matériaux d'emballage ou modifier les caractéristiques des composants internes.

Retard de propagation: Bien que ce ne soit pas une cote de contrainte, le retard maximal de propagation de 10NS à des vitesses élevées garantit l'intégrité du synchronisation; La dépassement des fréquences recommandées (jusqu'à 10 MHz) peut entraîner des violations de temps de configuration / détenir.

Courant de sortie: Chaque sortie peut couler jusqu'à 16 mA (état bas) ou source 400 μA (état élevé). La dépassion de ces limites détend le stade de sortie totem-pole, les transistors potentiellement dommageables.

Adhérer à ces notes est crucial. Par exemple, l'application de 7V à VCC pendant des périodes prolongées peut faire fondre les joints de soudure internes, tandis que les tensions d'entrée supérieures à 5,5 V peuvent court-circuiter les diodes de protection. Assurez-vous toujours que les conditions de fonctionnement restent dans ces limites pour maintenir la fiabilité et la longévité.

Opéreration du circuit intégré 7408

Operation of the 7408 Integrated Circuit.png

L'IC 7408fonctionne via le transistor-transistor Logic (TTL), abritant quatre entraves et portes. Chaque porte utilise un transistor multi-émetteur au stade d'entrée: lorsque les deux entrées sont élevées (≥2V), les émetteurs du transistor sont biaisés, permettant au courant de circuler vers l'étape de sortie. L'étape de sortie dispose d'une configuration totem-pole: un transistor déroulant effectue, tirant la sortie basse (≤0,4 V). Si l'une ou l'autre entrée est faible (≤ 0,8 V), l'émetteur des émetteurs du transistor d'entrée, la coupe du transistor de traction et l'activation du transistor de traction, ce qui entraîne la sortie élevée (≥2,4 V). Avec un délai de propagation de 10 à 15ns, il entraîne 10 charges TTL, consommant 40 à 80 MW. Sa conception TTL offre une immunité au bruit mais limite le fonctionnement à 4,75 à 5,25 V, ce qui le rend adapté aux systèmes numériques classiques où la fiabilité l'emporte sur les besoins modernes de faible puissance.

IC 7408 équivalent

Les alternatives équivalentes à l'IC 7408 incluent l'ICS 74LS08, HEF4081, SN7408, 74HC08, 74HCT08, CD4081, MC14008 et SN54LS08. L'une des deux puces peut être reconfigurée pour fonctionner comme une porte et. Pour les transformer en une porte, les deux entrées de porte sont détachées de leurs bases d'origine. Par la suite, les entrées sont liées aux boutons, permettant l'altération de la logique des entrées. La sortie de la porte et se manifeste comme la tension à travers la résistance. Cette sortie est ensuite liée à une LED, servant d'indicateur pour discerner l'état de la sortie.

ModèleType de technologiePlage de tensionConsommation d'énergieRetardAvantages de base
7408TTL standard4.75-5.25v40-80mw10-15nsDesign classique avec une forte compatibilité.
74LS08Schottky à faible puissance TTL4.75-5.25v8-16mw8nsFaible consommation d'énergie et grande vitesse.
74HC08CMOS à grande vitesse2-6VAu niveau du microwatt (statique)5-15nsPlage de tension large et faible consommation d'énergie.
74HCT08CMOS compatibles TTL2-6VAu niveau du microwatt (statique)5-15nsCompatibilité des entrées TTL avec la faible consommation d'énergie CMOS.
CD4081CMOS à grande tension3-18vAu niveau du microwatt (statique)40-70nsPlage de tension ultra-large, entraîne directement de petites charges.
HEF4081CMOS de qualité industrielle3-18vAu niveau du microwatt (statique)40-70nsLarge gamme de températures, adaptée aux environnements industriels.
SN54LS08TTL à faible puissance de qualité militaire4.75-5.25v8-16mw8nsPlage de températures large (-55 ° C à 125 ° C).

Concevoir des considérations lorsque vous utilisez IC 7408

Alimentation:Comme mentionné précédemment, le 7408 fonctionne sur une alimentation 5V avec une plage de tolérance. Il est crucial de s'assurer que la tension d'alimentation se situe dans cette plage pour éviter les dommages au CI et assurer un fonctionnement approprié. De plus, un découplage de puissance approprié doit être mis en œuvre. Un condensateur en céramique de 0,1 μF doit être connecté entre les broches VCC et GND du 7408 pour filtrer le bruit à haute fréquence. Cela permet de stabiliser l'alimentation et d'empêcher tout bruit électrique d'affecter le fonctionnement logique du CI.

Chargement d'entrée et de sortie:Le 7408 a une capacité de ventilateur limitée de 10 charges TTL. Lors de la connexion des sorties du 7408 à d'autres composants, il est important de ne pas dépasser cette limite de ventilateur. Si davantage de charges doivent être entraînées, des circuits tampons ou des portes supplémentaires peuvent être nécessaires. De même, les broches d'entrée du 7408 ne doivent pas être terminées - chargées avec une capacité ou une résistance excessive, car cela peut affecter les niveaux de signal d'entrée et les performances globales de l'IC.

Entrées inutilisées:Les épingles d'entrée inutilisées des portes et les portes du 7408 ne doivent pas être laissées flottantes. Les entrées flottantes peuvent ramasser le bruit électrique, ce qui peut faire basculer la sortie de manière imprévisible. Les entrées inutilisées doivent être connectées à VCC (via une résistance de traction vers le haut, généralement 10kΩ) ou GND (via une résistance de traction vers le bas) pour assurer un niveau logique défini.

Considérations de synchronisation:Le délai de propagation du 7408 doit être pris en compte dans les circuits numériques à grande vitesse. Dans les circuits où un synchronisation précise est critique, comme dans les systèmes numériques synchrones, le retard de propagation peut affecter la synchronisation et la synchronisation globales du système. Les concepteurs peuvent avoir besoin d'ajuster la fréquence de l'horloge ou d'ajouter des éléments de retard supplémentaires pour compenser le retard de propagation du 7408.

À quoi devraient être les entrées en 7408 pour que la sortie soit élevée?

Pour obtenir une sortie élevée dans le circuit intégré 7408, les deux entrées du porte-porte respectives doivent être à l'état logique élevé. Le 7408 utilise la logique de transistor-transistor (TTL), définissant une entrée élevée comme une tension d'au moins 2,0 V (dans sa plage d'alimentation de 4,75 à 5,25 V). Lorsque les deux entrées d'une entrée et d'une porte sont élevées, le transistor d'entrée multi-émetteur est biaisé, permettant le flux de courant vers l'étage de sortie. Cela active le transistor de traction dans la configuration du totem-pole, entraînant la sortie à un niveau élevé (≥2,4 V).
Si l'une ou l'autre entrée est faible (≤0,8 V), le transistor d'entrée des biais avant, coupe le transistor de traction et engageant le transistor de traction, ce qui coule le courant et tire la sortie faible. La conception TTL du 7408 nécessite un biais d'entrée minutieux: les entrées flottantes peuvent s'inscrire par inadvertance aussi élevées en raison du bruit, mais pour un fonctionnement fiable, les entrées inutilisées doivent être liées à VCC (élevée) via une résistance de 1kΩ. Cela garantit des niveaux de logique cohérents et empêche les états de sortie inattendus, en maintenant le comportement fondamental et de la porte: les sorties élevées uniquement lorsque toutes les entrées sont élevées.

Package IC 7408

7408 Integrated Circuit Dimension.png

L'IC 7408est généralement emballé dans un paquet en ligne double à 14 broches (DIP), un format classique à travers un trou avec deux rangées parallèles de sept broches chacune. Le package DIP dispose d'une encoche ou d'une fossette à une extrémité pour l'orientation de la broche, avec la broche 1 située à côté de l'encoche. Cette conception garantit une insertion facile dans les planches à pain ou la soudure sur les PCB, ce qui le rend idéal pour le prototypage et les projets éducatifs. Les dimensions de l'emballage mesurent généralement environ 19 mm de longueur et 6,5 mm de largeur, avec un pas de broche de 2,54 mm (0,1 pouce), conforme à l'espacement de l'industrie standard.
Pour les applications de montage de surface, le 7408 est également disponible dans les petits packages de circuits intégrés (SOIC), qui réduisent l'espace de la carte tout en maintenant la compatibilité fonctionnelle. Les packages DIP et SOIC sont construits à partir d'époxy ou de matières plastiques, offrant une protection mécanique et une stabilité thermique dans la plage de fonctionnement du CI (0–70 ° C). La conception du package assure une dissuasion de chaleur appropriée pour la consommation d'énergie de 40 à 80 MW, tandis que les configurations de broches suivent strictement la norme 7400 de la série, permettant une intégration transparente avec d'autres composants TTL.

Fabricant IC 7408

IC 7408est fabriqué par plusieurs sociétés de semi-conducteurs. Les principaux fabricants sont les suivants:

Texas Instruments (TI): En tant que concepteur mondial de premier plan et fabricant de produits semi-conducteurs et de technologies informatiques, TI propose une large gamme de produits, y compris les circuits intégrés de la série 74xx, et le 7408 est parmi eux.

Semi-conducteur de Fairchild: C'est l'un des pionniers de l'industrie des semi-conducteurs, avec une histoire de production de circuits intégrés logiques de série 74xx. Après avoir été acquis par sur semi-conducteur, les produits et technologies à l'origine de Fairchild Semiconductor continuent d'être développés et commercialisés sous la marque ON Semiconductor, donc on semi-conducteur produit également 7408.

Semi-conducteurs NXP: Issu de Philips Semiconductors, NXP est également un fabricant bien connu de circuits intégrés logiques, qui produit 7408 circuits intégrés qui répondent aux spécifications standard.

Stmicroelectronics: Une société mondiale de semi-conducteurs, Stmicroelectronics fabrique une variété de circuits intégrés, couvrant la série 74xx, et sa gamme de produits comprend 7408.

De plus, il existe d'autres sociétés telles que Diodes Incorporated qui peuvent également produire 7408 ou ses produits équivalents.

Avantages de IC 7408

Le composant IC 7408, un composant TTL (logique transistor-transistor), offre des avantages durables qui solidifient son rôle dans l'électronique numérique. C'estsimplicité et architecture logique fondamentaleSe démarquer: en tant que quad 2 entrave et porte, il exécute la fonction coléenne de base \ (y = a \ cdot b \) avec clarté, où la sortie est élevée uniquement lorsque les deux entrées sont élevées. Cette opération simple le rend idéal à des fins éducatives, des projets amateurs et des systèmes hérités, nécessitant une expertise en conception minimale pour mettre en œuvre.
Compatibilité robuste avec les écosystèmes TTLest une autre force clé. Fonctionnant à 5V avec des niveaux d'entrée / sortie standardisés (VIH ≥2V, Vol ≤0,4 V), le 7408 s'intègre de manière transparente avec d'autres composants de la série 74xx comme les tongs et les décodeurs. Son ensemble de trempette à 14 broches standard (et variantes de montage de surface) assure un prototypage facile sur les planches à pain ou l'intégration des PCB, en maintenant la compatibilité entre des décennies de conception numérique.
Le 7408délivrePerformances fiables dans des applications à moyenne vitesseavec un délai de propagation de 10 à 15ns, adapté aux fréquences d'horloge jusqu'à 10 MHz. C'estCapacité d'entraînement forte(Pliant 16MA / Sourcing 400 μA) permet une connexion directe aux LED, des relais ou jusqu'à 10 charges TTL, éliminant le besoin de tampons supplémentaires.
Rentabilité et grande disponibilitéaméliorer davantage son appel. Fabriqué par Texas Instruments, NXP et Stmicroelectronics, le 7408 reste abordable et accessible, ce qui en fait un choix incontournable pour les projets budgétaires. Alors que les alternatives modernes du CMOS offrent une consommation d'énergie plus faible, la durabilité, l'immunité au bruit et la facilité d'utilisation du 7408 continuent de justifier sa pertinence dans les systèmes de contrôle industriel, Ed
