Adesto Technologies RM25C64DS-LTAI-B Mémoire: un guide complet

Adesto Technologies RM25C64DS-LTAI-B+ Bom

L'Adesto Technologies RM25C64DS-LTAI-B est une technologie CBRAM de 64kbit tirant parti de la technologie CBRAM, offrant une compatibilité d'interface SPI (modes 0/3) avec une capacité de lecture rapide de 10 MHz. Fonctionnant sur 1,65 V - 3,6 V, il dispose d'une puissance ultra-low: 0,20 mA de lecture active, écriture de 0,7 mm et 0,5 μA de puissance ultra-profonde. Il permet des écrits d'octets directs (60 μs typiques) et une programmation de pages de 32 octets (1,5 ms), avec 100 000 cycles d'écriture et une rétention de données> 40 ans à 125 ° C. Comprenant des registres OTP de 64 octets (ID d'usine de 32 octets + 32 octets-programmables), il est disponible dans un package compact 3x4,4 mm TSSOP, en prenant en charge les températures industrielles (-40 ° C à 85 ° C), la protection de l'écriture matérielle et la résistance à l'ESD. CBRAM Technology fournit 10 fois des écritures de page d'octets inférieures et 4 à 6x plus rapides que les EEPROM traditionnelles.

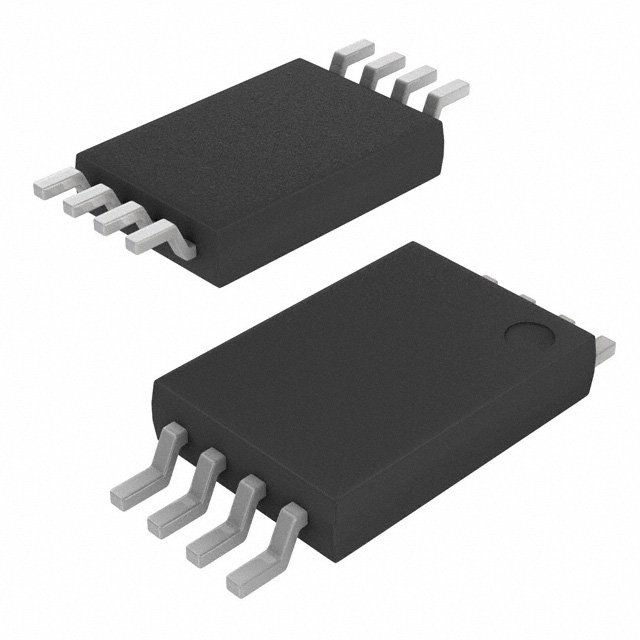

Adesto Technologies RM25C64DS-LTAI-B

1 et 1Caractéristiques de mémoire et d'interface

Capacité de mémoire: 64kbit EEPROM série non volatile, au niveau des octets à l'appui (1 octet) et à la programmation de pages (1–32 octets, taille de la page de 32 octets).

Normes d'interface: Compatible avec l'interface SPI (modes 0 et 3), en prenant en charge la lecture rapide (jusqu'à la fréquence d'horloge jusqu'à 10 MHz) et la lecture standard (jusqu'à 1,6 MHz).

2Alimentation et consommation d'énergie

Tension de puissance: Tension d'alimentation unique de 1,65 V - 3,6 V, adaptée aux applications à basse tension.

Modes de faible puissance

Mode actif: Courant de lecture typique de 0,20 mA, courant d'écriture typique de 0,7 mA.

Mode de puissance ultra-profonde: Courant aussi faible que 0,5 μA (typique), avec entrée automatique après les opérations d'écriture terminées.

Mode veille: Veille à faible puissance configurable (LPSE) et puissance automatique (APDE) via des registres de statut pour une réduction supplémentaire d'énergie.

3 et 3Programmation et durabilité

Programmation flexible: Prend en charge la rédaction directe (pas de pré-erase requise), l'effacement de la page (32 octets) et l'effacement de la puce avec des opérations à chronométrage internes.

Temps d'écriture des octets:60 μs (typique); Page Temps d'écriture: 1,5 ms (32 octets, typique).

Registres de sécurité OTP: Registres programmables (OTP) 64 octets, y compris 32 octets d'identifiant unique réprimé en usine et 32 ​​octets d'espace programmable pour l'utilisateur pour un stockage sécurisé ou une sérialisation de dispositifs.

Durabilité: 100 000 cycles d'écriture (applicables aux écritures d'octets et de page), la rétention des données dépassant 40 ans (à 125 ° C), sans dégradation des performances entre les gammes de température.

4Matériel et package

Type de package: TSSOP à 8 broches (package TA, paquet de stimulant 3x4,4 mm mince-shrink), conforme à ROHS et sans halogène.

Température de fonctionnement: Plage de température industrielle de -40 ° C à + 85 ° C; Température de stockage de -65 ° C à + 150 ° C.

Caractéristiques matérielles: Prend en charge la réinitialisation matérielle, la protection de l'écriture (via les registres de broches et d'état WP), la compatibilité avec plusieurs maîtres SPI et la protection ESD (HBM> 2KV) sur les broches d'E / S.

5Fonctionnalités supplémentaires

Avantages de la technologie CBRAM: Par rapport aux EEPROM traditionnelles à gattes flottantes, il prend en charge les écritures de niveau d'octets indépendantes (pas de modification de lecture pleine page requise), consomme 90% moins d'énergie pour les écritures d'octets et offre des vitesses d'écriture de page 4 à 6x plus rapides.

Status enregistreurs: Les registres d'état de 2 octets pour la surveillance en temps réel de la progression de l'écriture (WIP), de l'écriture enable (WEL), de la protection des blocs (BP0 / BP1) et de la configuration du mode d'alimentation (LPSE / APDE).

Adesto Technologies RM25C64DS-LTAI-B

1. Contrôle industriel et Internet industriel (IIOT)

Stockage de configuration de l'appareil:Stocke des données critiques telles que les versions du micrologiciel, les paramètres d'étalonnage et les configurations de capteurs pour l'équipement industriel, prenant en charge des environnements à haute température (-40 ° C à 85 ° C) et un fonctionnement stable à long terme.

Nœuds de capteur de bord:Les informations de configuration des caches et les données en temps réel pour les capteurs IoT, tirant parti de son mode d'alimentation ultra-bas (courant de puissance ultra-profond aussi bas que 0,5 μA) pour prolonger la durée de vie de la batterie.

Modules de communication industrielle:Stockage des adresses de communication et des paramètres de protocole dans les dispositifs de bus comme RS-485 et peut, avec une protection en écriture matérielle (broche WP) pour empêcher la falsification malveillante.

2. Électronique grand public et appareils portables

Appareils à domicile intelligents:Stockage des paramètres des utilisateurs et des journaux de défaut pour des appareils tels que les climatiseurs et les machines à laver, avec un package TSSOP compact (3x4,4 mm) pour économiser l'espace PCB.

Appareils portables:Enregistre les données de configuration (par exemple, les informations d'appariement Bluetooth, les préférences des utilisateurs) pour les bracelets et les écouteurs intelligents, avec une faible consommation d'énergie (courant de lecture actif: 0,2 mA) adapté aux scénarios alimentés par batterie.

Télécommandes et périphériques:Stocke les mappages de bouton personnalisés et les informations d'appariement des appareils, prenant en charge la lecture rapide (horloge 10 MHz) pour une vitesse de réponse améliorée.

3. Électronique automobile

Modules de contrôle du corps (BCM):Stockage des paramètres personnalisés pour les lumières, les fenêtres et les sièges des véhicules, les changements de température résistants (-40 ° C à 85 ° C) et les vibrations dans des environnements automobiles.

Capteurs de véhicule:Stocke des données d'étalonnage pour la surveillance de la pression des pneus (TPMS) et les capteurs de température, avec la fonctionnalité de réinitialisation matérielle assurant la cohérence des données au démarrage du système.

Systèmes de divertissement:Enregistre les paramètres d'égaliseur et les préférences des utilisateurs pour les appareils audio, en prenant en charge une communication efficace avec les MCU de véhicule via l'interface SPI.

4. Authentification de la sécurité et de l'identité

Éléments sécurisés:Utilise des registres OTP programmables de 32 octets pour stocker des clés de chiffrement et des certificats numériques, avec des caractéristiques de programmation uniques pour empêcher la falsification.

Sérialisation de l'appareil:Identificateurs uniques de 32 octets préprogrammés en usine pour l'identité des appareils, adaptés à l'anti-paysage, à la gestion des actifs et à d'autres scénarios.

Sécurité IoT industrielle:Stocke les clés de communication dans les périphériques Edge, en prenant en charge la transmission de démarrage et une transmission de données cryptées sécurisées.

5. Electronique médicale

Dispositifs médicaux portables:Stockage des données des utilisateurs (par exemple, mesures historiques, paramètres unitaires) pour les compteurs de glycémie et les moniteurs de pression artérielle, avec des modes de faible puissance prolongeant la durée de vie de la batterie.

Configuration des instruments médicaux:Magasin de paramètres d'étalonnage des appareils et numéros de version logicielle, avec une large gamme de températures adaptée à divers environnements (par exemple, équipement réfrigéré, kits médicaux en plein air)

6. Systèmes intégrés et périphériques MCU

Stockage prolongé MCU:Sert de mémoire auxiliaire pour les MCU, stockant les paramètres de mise à niveau du micrologiciel et les données de journal, avec une interface SPI simplifiant la conception matérielle.

Configuration du périphérique intégré:Stocke les informations de configuration du réseau pour les routeurs et les passerelles, en prenant en charge la lecture rapide (horloge 10 MHz) pour accélérer le démarrage du système.

Résumé: scénarios d'application cible

Le RM25C64DS-LTAI-B, avec sa faible consommation d'énergie, sa durabilité élevée, son stockage sécurisé et ses interfaces flexibles, est adaptée au noyau pour:

• Dispositifs sensibles à la puissance:Capteurs IoT, portables et électronique portable.

• Scénarios de stockage fiables à long terme:Contrôle industriel, électronique automobile et dispositifs médicaux.

• Besoins de sécurité et d'authentification:Sérialisation de l'appareil, stockage de clés et systèmes anti-contrefaçon.

• Conceptions limitées dans l'espace:Le package TSSOP compact s'adapte à des dispositions de PCB à haute densité.

Adesto Technologies RM25C64DS-LTAI-B

Adesto Technologies RM25C64DS-LTAI-B Fiche technique

Adesto Technologies RM25C64DS-LTAI-B Parties alternatives:

1 et 1RM25C32DS-LTAI-B: Une version de 32 Ko du périphérique de mémoire pour les applications nécessitant une capacité de stockage inférieure.
2. RM25C128DS-LTAI-B:Une version de 128 Ko du périphérique de mémoire pour les applications nécessitant une capacité de stockage plus élevée.
3 et 3RM25C256DS-LTAI-B:Une version de 256 Ko du périphérique de mémoire pour les applications exigeant une capacité de stockage encore plus élevée.

Adesto Technologies RM25C64DS-LTAI-B Catégorie de la mémoire

La mémoire est l'épine dorsale fondamentale de l'électronique moderne, permettant aux appareils de stocker et de récupérer des données essentielles pour le fonctionnement. Il se présente sous différentes formes, chacune adaptée à des besoins spécifiques:mémoire volatile(comme RAM) fournit un stockage rapide et temporaire pour les processus actifs, tandis quemémoire non volatile(comme ROM, Flash et Eeprom) conserve des données en permanence, même sans électricité. La mémoire non volatile est particulièrement critique pour les systèmes intégrés, les applications industrielles et l'électronique grand public, où la persistance des données est primordiale - pensez au stockage du microcontrôleur, paramètres de configuration dans les routeurs ou les données utilisateur dans les appareils portables. Les progrès clés de la technologie de la mémoire se concentrent sur la densité, la vitesse, la fiabilité et l'efficacité énergétique. Par exemple, EEPROM (mémoire en lecture seule programmable électriquement effacée) offre la commodité de la reprogrammation dans le système avec une longue rétention de données, ce qui les rend idéales pour les applications nécessitant des mises à jour fréquentes sans compromettre l'intégrité des données. Les EEPROM série, en particulier, simplifient l'intégration avec les microprocesseurs via des interfaces standard comme I²C ou SPI, réduisant le nombre de composants et la complexité de la carte.
Une solution remarquable dans l'espace mémoire non volatile est leAdesto Technologies RM25C64DS-LTAI-B, une EEPROM de 64 kbit en quadruple (SQI) conçue pour un stockage de données robuste et basse puissance. Construit sur la technologie ferroélectrique fiable d'Adesto, ce dispositif de mémoire offre des vitesses d'écriture ultra-rapides (pas de cycles de retard), une endurance élevée (jusqu'à 10½ cycles d'écriture) et une excellente rétention des données (plus de 10 ans). Son ensemble SOIC à 8 broches compact et son support pour des températures allant de -40 ° C à + 85 ° C, ce qui le rend adapté aux environnements industriels durs, aux systèmes automobiles et à l'électronique portable. Le RM25C64DS-LTAI-B propose également des mécanismes de sécurité avancés, tels que la protection de l'écriture et le verrouillage des blocs, garantissant l'intégrité des données dans les applications critiques de mission. En combinant la vitesse, la durabilité et la facilité d'intégration, les EEPROM d'Adesto comme le RM25C64DS-LTAI-B illustrent comment la technologie de la mémoire continue d'évoluer pour répondre aux demandes des systèmes embarqués modernes, où la fiabilité et les performances ne sont pas négociables.

RM25C64DS-LTAI-B

Adesto Technologies occupe une position significative et a réalisé de nombreuses réalisations remarquables dans le domaine de la mémoire ICS. Depuis sa création en 2006, la société s'est consacrée au développement de solutions de mémoire innovantes non volatiles, devenant un acteur clé de l'industrie. En termes d'innovation technologique, Adesto est l'un des principaux développeurs de la technologie conductrice de la mémoire d'accès aléatoire (CBRAM). En tant que mémoire non volatile ultra-faible et compatible CMOS, CBRAM est adaptée à une large gamme de marchés discrets et intégrés. Cet avantage technologique distingue Adesto de nombreux concurrents. Par exemple, ses puces peuvent réduire la consommation d'énergie jusqu'à 100 fois par rapport à d'autres produits sur le marché et fonctionner à 1,2 volts, un tiers inférieur à la tension utilisée par des produits similaires. De plus, la technologie CBRAM offre des avantages uniques, tels que la capacité de résister aux niveaux de seuil de stérilisation gamma et de faisceau d'électrons sans aucune perte ou dommage mesurable aux données, ce qui le rend très précieux dans les domaines avec des exigences de fiabilité des données extrêmement élevées, telles que les dispositifs médicaux. Adesto propose un portefeuille de produits diversifié, notamment DataFlash, Fusion Flash, Mavriq et d'autres séries, s'adressant à différents scénarios d'application. Parmi eux, DataFlash est un produit Flash de journalisation de données extrêmement réussi dans l'industrie, remportant de nombreuses applications de conception dans les compteurs intelligents, le contrôle industriel et d'autres domaines. La série Fusion a attiré l'attention pour sa nouvelle conception, sa large gamme de tension de fonctionnement et son fonctionnement ultra-faible. Le Fusionhd, lancé en 2019, offre des avantages importants au niveau du système pour les applications IoT Edge de nouvelle génération, atteignant une consommation d'énergie jusqu'à 70% plus faible et jusqu'à 5 fois les performances du système plus rapides par rapport aux dispositifs de mémoire non volatils concurrents. Il a également remporté le prix AspenCore World Electronics Achievement Award. En termes de performances du marché, Adesto a expédié plus d'un milliard de produits de mémoire non volatils dans le monde, avec plus de 5 000 clients sur les marchés industriels, des consommateurs, médicaux et des communications, démontrant la large application et la reconnaissance du marché de ses produits. En termes de revenus de flash en série, la gamme de produits d'Adesto se classe parmi les cinq premiers dans le monde. Ces réalisations mettent non seulement en évidence la force technique d'Adesto dans le domaine de la mémoire ICS, mais solidifient également sa position importante dans l'industrie, ce qui en fait une force vitale qui stimule le développement de la technologie de la mémoire et répondant à divers besoins du marché.
